Maszyna do badania ciśnieniowego rur z tworzyw sztucznych ISO 1167
To profesjonalne urządzenie badawcze jest przeznaczone do laboratoryjnej oceny w celu określenia długoterminowego czasu awarii pod ciśnieniem hydrostatycznym i chwilowego ciśnienia rozrywającego różnych próbek rur z tworzyw sztucznych i kompozytowych. Stosuje stopniowo rosnące ciśnienie hydrauliczne, aby odtworzyć rzeczywiste warunki eksploatacji, walidując wytrzymałość hydrostatyczną rur i ich właściwości odporności na rozerwanie.

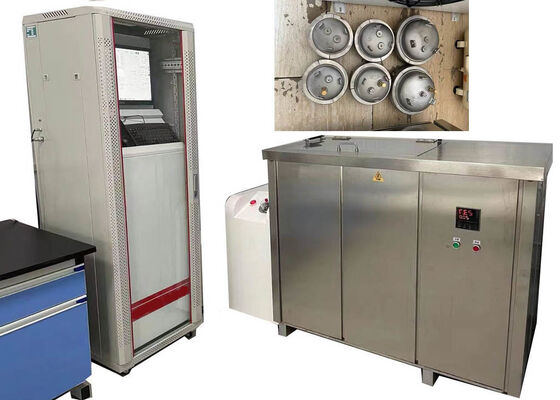

Skład komponentów rdzeniowych
System kontroli ciśnienia: Zapewnia dokładną regulację ciśnienia przez cały cykl testowy, obejmując konfigurację parametrów, dynamiczne dostrajanie w czasie rzeczywistym i stabilne utrzymywanie ciśnienia, aby zapewnić wiarygodne i precyzyjne wyniki testów.
Urządzenie do generowania ciśnienia: Pompy wysokociśnieniowe przekształcają płyn niskociśnieniowy w ciecz wysokociśnieniową, aby zapewnić stały przepływ wody pod wysokim ciśnieniem wymagany do testowania.

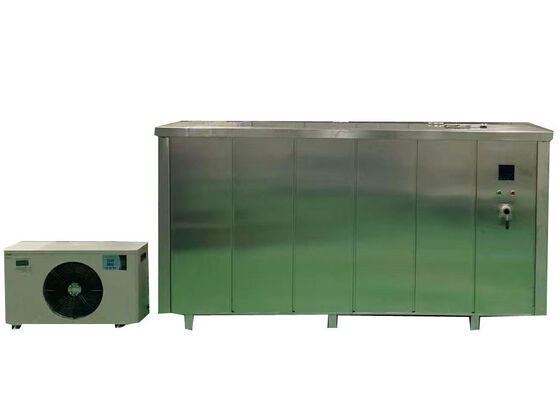

Zbiornik medium o stałej temperaturze: Kontroluje temperaturę medium testowego (zazwyczaj wody) w celu utrzymania wstępnie ustawionych warunków termicznych, ponieważ temperatura znacząco wpływa na właściwości mechaniczne rur z tworzyw sztucznych.
Przyrządy do mocowania próbek (zaślepki końcowe): Te łączniki mocno zaciskają próbki rur, aby zapobiec przesuwaniu się próbki i wyciekom medium podczas testowania.
Zautomatyzowana jednostka przetwarzania danych: Posiada automatyczne obliczanie danych testowych i obsługuje generowanie drukowanych raportów z testów.
Kategorie rur, do których urządzenie ma zastosowanie
Rury termoplastyczne: Seria polipropylenowa (PP-R, PP-B, PPA), gatunki polietylenu (PE, PE-X), odmiany polichlorku winylu (PVC, UPVC, PVC-C).
Rury kompozytowe: Przykłady obejmują rury kompozytowe aluminiowo-plastikowe, które łączą warstwy tworzywa sztucznego i metalu, aby zwiększyć ogólną wytrzymałość konstrukcyjną.
Standardy zgodności
Urządzenie jest zgodne z międzynarodowymi i regionalnymi normami, w tym ISO1167-2006, ASTMD1598-2004, ASTMD1599, ISO9080, CJ/T108, ASTMF1335, EN 12201 - 1:2024, EN 1555 - 1:2021 i EN ISO 2507 - 2:2017.
Wymagania dotyczące wolnej długości próbki
| Rodzaj próbki |
Wymagania dotyczące wolnej długości |
| Próbki rur wytłaczanych |
dn <315mm: ≥ 3dn i ≥ 250 mm; dn >315 mm: ≥ 2dn |
| Próbki rur formowanych wtryskowo |
dn <50mm: 3dn; 50 mm ≤ dn ≤ 110 mm: ≥ 140 mm |
| Próbki zmontowane z siłą hydrostatyczną (dwie sekcje rur) |
≥ 3dn i ≥ 250 mm (dn >315 mm: ≥ 2dnjeśli min. długość nie jest spełniona) |
| Próbki zmontowane z siłą hydrostatyczną (z łącznikami) |
≥ 2dn i ≥ 150 mm; dn >250 mm: ≥ 1,5dn |
| Próbki zmontowane z siłą hydrostatyczną (trójnik siodłowy) |
≥ 100 mm |
| Próbki zmontowane bez siły hydrostatycznej |
= dn i ≥ 150 mm |
Parametry techniczne
| Parametr |
Specyfikacja |
| Model |
XGY-10C |
| Zakres średnic |
Φ8-1800 mm |
| Stacje |
3, 5, 6, 12, 15, 18, 20, 25, 50, 100 itp. (możliwość dostosowania) |
| Tryb sterowania |
Mikrosterowanie, sterowanie przemysłowym komputerem PC |
| Tryb wyświetlania |
Przemysłowy kolorowy wyświetlacz LCD komputera PC |
| Tryb przechowywania |
Przechowywanie na komputerze PC |
| Tryb drukowania |
Wyjście drukarki kolorowej |
| Zakres ciśnienia testowego |
0,1-10 MPa |
| Dokładność sterowania |
±1% |
| Rozdzielczość wyświetlania |
0,01 MPa |
| Zakres roboczy |
5%~100% FS |
| Błąd wskazania |
±1% |
| Zakres czasomierza |
0~10000 h |
| Dokładność czasomierza |
±0,1% |
| Rozdzielczość czasomierza |
1 s |
| Moc |
380 V 50 Hz trójfazowy czteroprzewodowy 1,5 KW |
| Modele zaślepek końcowych |
od Φ8 do 1800 mm |
| Rozmiar zbiornika na wodę |
Zgodnie z rozmiarem rury |
| Zakres temperatur |
15-95℃ |
| Wymiary (trzy stacje) |
715×625×1700 (mm) lub inne |
Wsparcie i usługi
Oferujemy profesjonalne wsparcie techniczne w pełnym cyklu, dostosowane do maszyn do badania ciśnienia hydrostatycznego. Nasz wykwalifikowany zespół techniczny zapewnia kompleksowe rozwiązania posprzedażowe, w tym:
- Kompletna instalacja sprzętu i uruchomienie na miejscu
- Profesjonalna diagnostyka usterek, analiza techniczna i wskazówki operacyjne
- Systematyczne usługi naprawy i rutynowej konserwacji sprzętu
- Dostawa oryginalnych części zamiennych i elementów zużywalnych
- Oficjalne aktualizacje oprogramowania i usługi ulepszania funkcji
Przestrzegając zasady obsługi klienta wysokiej jakości, nasz zespół jest zawsze dostępny, aby rozwiązać wszystkie Twoje zapytania dotyczące produktów i techniczne.
Często zadawane pytania
P1: Jaka marka produkuje maszynę do badania ciśnienia hydrostatycznego rur z tworzyw sztucznych?
O1: Ta profesjonalna maszyna do badania ciśnienia hydrostatycznego jest markowana jako JHH, z niezależną bazą produkcyjną i produkcyjną zlokalizowaną w Pekinie w Chinach.
P2: Jakie są główne funkcje zastosowania maszyny do badania ciśnienia hydrostatycznego rur z tworzyw sztucznych?
O2: To urządzenie badawcze jest profesjonalnie opracowane do oceny odporności hydrostatycznej i wytrzymałości na rozerwanie różnych produktów rurociągów z tworzyw sztucznych.
P3: Jakie rodzaje próbek można badać za pomocą tej maszyny do badania ciśnienia hydrostatycznego?
O3: Urządzenie obsługuje testowanie różnorodnych rur z tworzyw sztucznych i rur kompozytowych, obejmując główne typy rur, w tym PP-R, PP-B, PP-A, PVC, PE i PE-X.
P4: Jaka jest precyzja pomiaru maszyny do badania ciśnienia hydrostatycznego?
O4: Urządzenie charakteryzuje się wysoką precyzją testowania, z błędem pomiaru pełnej skali kontrolowanym w granicach 0,1%.
P5: Jaki jest maksymalny zakres ciśnienia testowego maszyny do badania ciśnienia hydrostatycznego?
O5: To urządzenie jest w stanie przeprowadzać testy ciśnieniowe z maksymalnym ciśnieniem 10 MPa, co odpowiada 100 barom (1450 psi).
