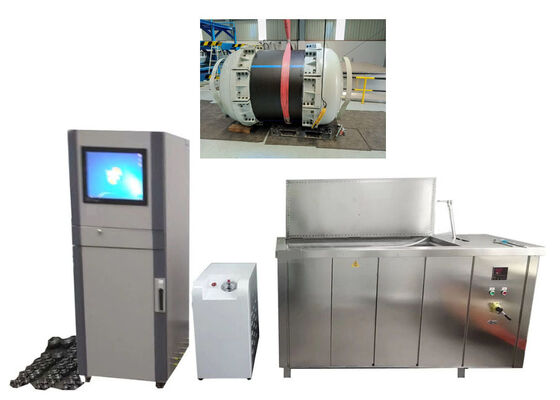

Maszyna do badań ciśnieniowych hydrostatycznych do dokładnego wykrywania wycieków i trwałej inspekcji rur w zastosowaniach przemysłowych
Zastosowania:
Ta jednostka do badań hydrostatycznych jest przeznaczona do przeprowadzania ocen na szerokiej gamie rur termoplastycznych, kształtek rurowych i elementów konstrukcyjnych przenoszących płyny. Portfolio testowanych materiałów obejmuje polipropylen (PP), polietylen (PE), polichlorek winylu (PVC), polichlorek winylu chlorowany (PVC-C), kopolimer akrylonitrylo-butadieno-styrenowy (ABS), a także wiele innych opcji podłoży.
Obsługuje różne formy próbek, od wytłaczanych rur i elementów rurowych formowanych wtryskowo po zmontowane zespoły testowe, niezależnie od warunków obciążenia pchnięciem hydrostatycznym. Akceptowalne próbki testowe obejmują segmenty rur spawane doczołowo na gorąco, elementy testowe zintegrowane z pojedynczymi lub wieloma kształtkami oraz próbki zgrzewów siodłowych. Nominalna średnica zewnętrzna (dn) rur testowych ma szeroki zakres regulacji; w zależności od specyfikacji próbki, mierzalny zakres wynosi od 25 mm do 1600 mm.
Cele:
Przeznaczona specjalnie do weryfikacji wydajności systemów rurociągów z tworzyw sztucznych, maszyna do badań ciśnieniowych hydrostatycznych służy do oceny odporności na ciśnienie wewnętrzne rur, kształtek i zintegrowanych zespołów z tworzyw sztucznych.
W standaryzowanych i precyzyjnie kontrolowanych środowiskach testowych, produkty rurowe wykonane z materiałów PP, PE, PVC, PVC-C i ABS są poddawane działaniu określonego ciśnienia wewnętrznego przez zadany czas. Procedura testowa ocenia wytrzymałość próbek na ciśnienie strukturalne i weryfikuje występowanie wadliwych zjawisk, takich jak wyciek płynu, pęknięcie rury i nadmierne odkształcenie.
Ta standaryzowana procedura testowa odgrywa kluczową rolę w walidacji ogólnej jakości, bezpieczeństwa operacyjnego i długoterminowej niezawodności komponentów rurociągów z tworzyw sztucznych stosowanych w systemach dostarczania płynów. Takie instalacje rurociągowe są szeroko stosowane w uzdatnianiu wody, odprowadzaniu ścieków, dostarczaniu gazu i scenariuszach transportu płynów przemysłowych.
Charakterystyka produktu:
- System obsługuje elastyczną konfigurację parametrów testowych za pomocą dwóch trybów pracy, kompatybilnych zarówno z lokalnymi terminalami z ekranem dotykowym, jak i zewnętrznymi terminalami PC.
- Urządzenie o kompaktowej powierzchni zajmującej mniej niż 1 metr kwadratowy, jest w stanie generować do 50 rodzajów niestandardowych wartości ciśnienia, obejmujących standardowe specyfikacje ciśnienia dostawy wody.
- Wyposażone w inteligentne funkcje automatycznego rozpoznawania, urządzenie może autonomicznie rozpoznawać specyfikacje próbek i właściwości materiałowe, a następnie generować dopasowane, zoptymalizowane strategie zwiększania ciśnienia i algorytmy operacyjne.
- Urządzenie zapewnia doskonałą dokładność regulacji ciśnienia. Dostępna jest niezależna regulacja ciśnienia wejściowego dla każdego modułu funkcjonalnego, co skutecznie zmniejsza zużycie zaworów elektromagnetycznych i przedłuża ogólną żywotność urządzenia.
- Wszystkie metalowe elementy, które mają bezpośredni kontakt z medium transportowanym, są wykonane z wysokiej jakości materiałów ze stali nierdzewnej, zapewniających doskonałą trwałość i odporność na korozję.
- Przyjazny interfejs wyświetlacza obsługuje przełączanie między wieloma językami, doskonale dostosowując się do zróżnicowanych potrzeb użytkowników globalnych klientów.
- Procedury kalibracji ciśnienia podczas testu są uproszczone i przyjazne dla użytkownika, umożliwiając systemowi ciągłe działanie podczas procesu kalibracji bez przerw w działaniu.
- W urządzeniu wbudowane są wielowymiarowe mechanizmy ochrony bezpieczeństwa, obejmujące bezpieczeństwo elektryczne, konstrukcję mechaniczną i ochronę programów, aby zapewnić stabilne działanie.
- Przyjęcie standardowego protokołu transmisji TCP/IP umożliwia stabilną, niezakłóconą i wysoce niezawodną transmisję danych.
Spełniane normy:
ISO1167-2006, ASTMD1598-2004, ASTMD1599, ISO9080, CJ/T108, ASTMF1335.
Długość swobodna próbek:
| Typ próbki |
Wymagania dotyczące długości swobodnej |
| Próbki rur wytłaczanych |
dn<315mm: ≥ 3dn and 250mm; dn>315mm: ≥ 2dn |
| Próbki rur formowanych wtryskowo |
dn<50mm: 3dn; 50mm ≤ dn ≤ 110mm: ≥ 140mm |
| Próbki zmontowane z pchnięciem hydrostatycznym (dwie sekcje rur) |
≥ 3dn i ≥ 250mm (dn>315mm: ≥ 2dn, jeśli minimalna długość nie jest spełniona) |
| Próbki zmontowane z pchnięciem hydrostatycznym (z kształtkami) |
≥ 2dn i ≥ 150mm; dn>250mm: ≥ 1.5dn |
| Próbki zmontowane z pchnięciem hydrostatycznym (siodło boczne) |
≥ 100mm |
| Próbki zmontowane bez pchnięcia hydrostatycznego |
= dn i ≥ 150mm |
Parametry techniczne:
| Model |
XGY-16C |
| Zakres średnic |
Φ8-1800mm |
| Stacje |
3, 5, 6, 12, 15, 18, 20, 25, 50, 100 itp. można dostosować |
| Tryb sterowania |
Mikrosterowanie, sterowanie przemysłowym komputerem PC |
| Tryb wyświetlania |
Przemysłowy kolorowy wyświetlacz LCD komputera PC |
| Tryb przechowywania |
Przechowywanie na komputerze PC |
| Tryb drukowania |
Wyjście drukarki kolorowej |
| Ciśnienie testowe |
Zakres ciśnienia |
0.1-16MPa |
| Dokładność sterowania |
±1% |
| Rozdzielczość wyświetlania |
0.01MPa |
| Zakres roboczy |
5%~100%FS |
| Błąd wskazania |
±1% |
| Timer testowy |
Zakres timera |
0~10000h |
| Dokładność timera |
±0.1% |
| Rozdzielczość timera |
1s |
| Moc |
380V 50Hz trójfazowy czteroprzewodowy 1.5KW |
| modele zaślepek |
odΦ8do 1800mm |
| Rozmiar zbiornika na wodę |
zgodnie z rozmiarem rury |
| Zakres temperatury |
15-95°C |
| Wymiary (trzy stacje) |
715×625×1700(mm) lub inne
|
FAQ:
P1: Jakiej marki jest maszyna do badań ciśnieniowych rur z tworzyw sztucznych?
O1: Ta maszyna do badań ciśnieniowych hydrostatycznych jest marki JHH, z bazą produkcyjną w Pekinie w Chinach.
P2: Jakie są główne cele testowe realizowane przez maszynę do badań ciśnieniowych rur z tworzyw sztucznych?
O2: Ten aparat testowy jest przeznaczony do oceny wydajności hydrostatycznej i wytrzymałości na rozerwanie produktów rurowych z tworzyw sztucznych.
P3: Jakie kategorie elementów obrabianych i surowców są kompatybilne z tą maszyną do badań ciśnieniowych hydrostatycznych?
O3: Obsługuje przeprowadzanie testów rur z tworzyw sztucznych, a także kompozytowych produktów rurowych, w tym PP-R, PP-B, PP-A, PVC, PE, PE-X i innych odpowiednich gatunków rur.
P4: Jaki poziom precyzji pomiaru może zapewnić ta maszyna do badań ciśnieniowych rur z tworzyw sztucznych?
O4: Jej precyzja pomiaru osiąga 0,1% w stosunku do zakresu pełnej skali.
P5: Jakie jest maksymalne ciśnienie testowe obsługiwane przez maszynę do badań ciśnieniowych rur z tworzyw sztucznych?
O5: Maksymalna zdolność jednostki do testowania ciśnienia wynosi 10 MPa, co odpowiada 100 barom (1450 psi).
