Sprzęt do testowania młota upuszczającego do symulacji uderzenia w świecie rzeczywistym
Profesjonalny sprzęt testujący zaprojektowany tak, aby symulować rzeczywiste warunki uderzenia w zastosowaniach związanych z rozwojem produktów i testowaniem bezpieczeństwa.
Przegląd produktu
Ten profesjonalny tester, zgodny z całodobowymi metodami testowania odporności na rozdmuch zewnętrzny rur z tworzyw termoplastycznych, jest szeroko stosowany do oceny odporności na uderzenia zewnętrzne rur z tworzyw sztucznych, płyt z tworzyw sztucznych i różnych materiałów niemetalowych.
W scenariuszach testowania rur z tworzyw sztucznych sprzęt obsługuje pełną gamę typów rur, w tym rury wodociągowe z PVC-U, niskociśnieniowe rury wodociągowe, rury spienione z warstwą rdzenia, rury karbowane o podwójnych ściankach, rury karatowe, rury wzmocnione taśmą stalową, rury wodociągowe PE, rury energetyczne MPP, rury uzwojeniowe o pustych ściankach i rury energetyczne CPVC, obejmujące główne specyfikacje rurociągów z tworzyw sztucznych do zastosowań przemysłowych i budowlanych.
Funkcje instrumentu
- Trójpoziomowy projekt ochrony bezpieczeństwa:Hierarchiczny system ochrony z głównymi drzwiami dostępu do próbek, dodatkowymi drzwiami do okna obserwacyjnego i trzeciorzędnymi konstrukcjami zabezpieczającymi górną/dolną granicę skoku
- Wydajność podnoszenia z dużą prędkością:Silnik krokowy o wysokim momencie obrotowym zapewnia dużą prędkość podnoszenia wynoszącą 250 mm na sekundę, co pozwala na wykonanie pełnego skoku o długości 2 metrów w zaledwie 8 sekund
- Funkcja inteligentnego przesuwania pozycji:Wielostopniowe programowanie regulacji prędkości umożliwia stabilne zawisanie i dokładne pozycjonowanie młota spadowego
- Zoptymalizowana konstrukcja rury wydechowej:Modelowana w 3D rura prowadząca młota spadowego ze zoptymalizowanymi otworami wylotowymi minimalizuje opór powietrza, wzmocnione obwodowe struktury obręczy zapobiegają deformacjom
- Blokowanie i zwalnianie młota pneumatycznego:Pneumatyczne elementy napędowe o dużej sile ciągu, konfiguracja dwucylindrowa o długim skoku 300 N i wzmocnione powierzchnie czołowe młotka z płytką ścięgnistą zapewniają stabilną pracę
- Zintegrowany zespół modułowy:Standaryzowane profile ze stopu aluminium z 7-calowym ekranem dotykowym i sterownikiem Delta PLC zapewniającym standaryzowane procedury i lekką wytrzymałość konstrukcyjną
Dane techniczne
| Parametr |
Specyfikacja |
| Model |
XJL-300D |
| Temperatura otoczenia |
10 ℃ -35 ℃ |
| Upuść masę młotkową |
0,5 kg–5 kg, przyrost co 0,125 kg |
| Średnica młotka |
D25mm, D50mm, D90mm |
| Wysokość upadku |
30mm-2000mm, błąd ≤ ±2mm |
| Średnica próbki |
Φ10mm-Φ450mm |
| Odchylenie środka uderzenia |
≤2 mm od środka mocowania |
| Wsparcie typu V |
120° |
| Źródło zasilania |
220-230VAC |
| Wymiary |
720 mm × 690 mm × 3650 mm |
| Waga netto |
300 kg |
Funkcje podstawowe
- Profesjonalna aparatura badawcza do oceny wytrzymałości na uderzenia zewnętrzne rur z tworzyw sztucznych, płyt z tworzyw sztucznych i niemetalowych materiałów konstrukcyjnych
- Kompatybilny z szeroką gamą produktów rurowych, w tym PVC-U, PE, MPP, CPVC i różnymi specjalistycznymi typami rur
Definicje testowania
Rzeczywisty współczynnik uderzenia (TIR):
W przypadku badania całej partii produktu rzeczywisty współczynnik udarności odnosi się do ilorazu otrzymanego poprzez podzielenie liczby próbek uszkodzonych na skutek uderzenia przez całkowitą liczbę prób udarności, wyrażoną w procentach.
Awaria:
Próbkę uznaje się za niesprawną, gdy widoczne pęknięcia, szczeliny lub całkowite pęknięcie można zidentyfikować na podstawie oględzin po obciążeniu udarowym. Proste wgniecenia lub odbarwienia powierzchni nie są uważane za uszkodzenie próbki.
Zasada testowania
Zamontuj próbkę rury lub profilu na stole warsztatowym i skalibruj wysokość próbki, aż jej górna powierzchnia zrówna się dokładnie z dolną granicą czujnika fotoelektrycznego. Wybierz odpowiednią końcówkę młotka i obciążenie własne zgodnie ze standardami testowymi, a następnie zmontuj zespół młota udarowego. Dostosuj położenie elektromagnetycznego układu tłumienia drgań i zawieś młot w tej pozycji. Podczas badania młotek spada swobodnie z ustawionej wysokości i uderza w próbkę. Następnie operatorzy sprawdzają, czy po uderzeniu na badanej rurze lub profilu pojawiają się pęknięcia lub pęknięcia.
Często zadawane pytania
Co to jest sprzęt do testowania młota spadowego?
Sprzęt do testowania młota spadowego to aparatura kontrolna produkowana przez firmę JHH w Pekinie w Chinach, przeznaczona do oceny odporności na uderzenia różnych próbek testowych.
Jaką podstawową funkcję zapewnia sprzęt do testowania młota upuszczającego?
Sprzęt do badania młotem spadowym służy do charakteryzowania odporności próbek na uderzenia, wspierając producentów we wdrażaniu skutecznej kontroli jakości wyrobów gotowych.
Jakie próbki testowe są kompatybilne ze sprzętem testowym z młotem spadowym?
Urządzenie to pasuje do wielu kategorii wyrobów rurowych, w tym rur wodociągowych z PVC-U, rur kanalizacyjnych, niskociśnieniowych rur wodociągowych, niskociśnieniowych rur transportowych, rur piankowych z warstwą rdzenia, rur karbowanych o podwójnych ściankach i rur wodociągowych PE. Ma również zastosowanie do sztywnych arkuszy z tworzywa sztucznego.
Jaka jest precyzja pomiaru sprzętu do testowania młota spadowego?
Sprzęt do testowania młota spadowego osiąga dokładność pomiaru na poziomie 0,5%.
Jaka jest maksymalna zdolność testowania?
Sprzęt do testowania młota spadowego posiada maksymalną energię testową 300J.

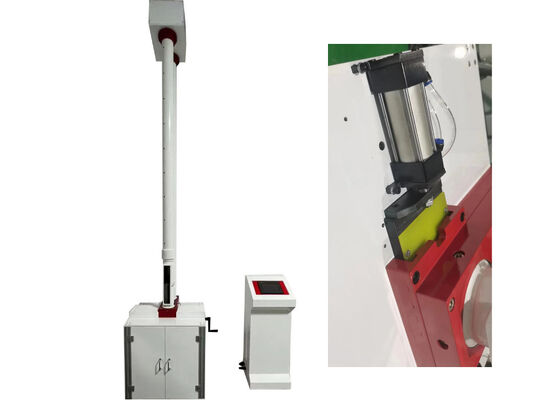

Obrazy produktów
