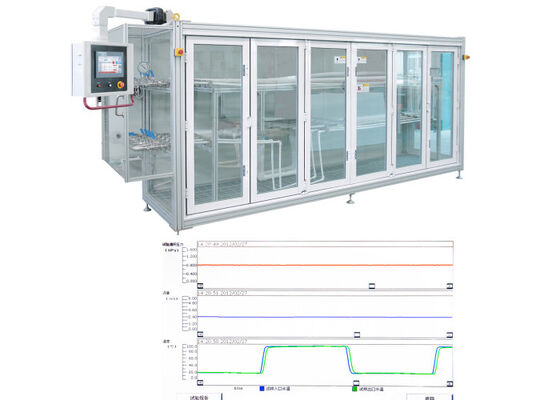

Urządzenia do testowania rur do długoterminowych testów cyklicznych ciśnienia i temperatury na systemach rur z tworzyw sztucznych z kontrolą PLC

Maszyna do testowania cyrkulacji gorącej i zimnej wody serii CHW

Ten specjalistyczny system testowy ocenia wydajność systemów rur i złączek z tworzyw sztucznych zgodnie ze ścisłymi specyfikacjami norm. Urządzenie stosuje wstępnie zdefiniowane ciśnienie wewnętrzne do próbek rur, poddając je naprzemiennym cyklom zimnej i gorącej temperatury przez określony czas testowania. Po zakończeniu wymaganych cykli testowych system sprawdza, czy testowane rury i złączki wykazują wady w postaci wycieków lub pęknięć.

Komponenty systemu: Aparatura składa się z czterech podstawowych modułów funkcjonalnych: modułu wykonawczego wymiany zimnej wody, modułu wykonawczego wymiany gorącej wody, komory testowej próbek i przemysłowej chłodziarki. Charakteryzuje się eleganckim wyglądem, modułową architekturą konstrukcyjną, najnowocześniejszą technologią sterowania, stabilną wydajnością pracy, niezawodną jakością i intuicyjną, przyjazną dla użytkownika obsługą.

• Opatentowana otwarta konstrukcja strukturalna: Cyrkulacja gorącej i wysokociśnieniowej wody odbywa się wyłącznie wewnątrz badanych próbek i dedykowanych rur połączeniowych. Urządzenie wykorzystuje konstrukcję zbiornika pracującego pod ciśnieniem atmosferycznym, podczas gdy wszystkie inne rury cyrkulacyjne pracują pod normalnym ciśnieniem atmosferycznym. Kluczowe komponenty, w tym korpusy zaworów i czujniki, działają w normalnych warunkach ciśnienia, zapewniając długoterminową niezawodną pracę. Ta innowacyjna konstrukcja została objęta oficjalnym patentem technicznym.
• Pełna architektura sterowania w obiegu zamkniętym: Aparatura wykorzystuje importowany, w pełni cyfrowy system sterowania, który zapewnia precyzyjną regulację ciśnienia wewnętrznego w obiegu zamkniętym dla całego systemu rur testowych. System sterowania automatycznie dostosowuje główną pompę cyrkulacyjną i zawory sterujące na podstawie parametrów w czasie rzeczywistym, w tym temperatury cieczy, czasu pracy i przepływu w rurze, w celu utrzymania stałego ciśnienia wewnętrznego. Ta konstrukcja całkowicie eliminuje ryzyko uderzenia hydraulicznego podczas szybkiego naprzemiennego przełączania między przepływami gorącej i zimnej wody, a ogólna wydajność przekracza wymagania norm krajowych.
• Inteligentny mechanizm przełączania cykli: System sterowania automatycznie dostosowuje status pracy na podstawie danych monitorowania w czasie rzeczywistym, w tym temperatur wody na wlocie i wylocie, poziomów cieczy w zbiornikach zimnej i gorącej wody oraz czasu przełączania trybu zimno-gorącego. Inteligentnie steruje zaworami powrotnymi, aby zapewnić prawidłowe zarządzanie przepływem wody, przy czym wahania temperatury między zbiornikami są ściśle kontrolowane poniżej 3°C, osiągając bardzo niskie zużycie energii podczas długoterminowej pracy.
• Optymalizacja pracy o niskim poziomie hałasu: Rura testowa jest wyposażona w opatentowany kontroler przepływu wody, który znacznie redukuje hałas pracy spowodowany erozją spowodowaną szybkim przepływem wody.
• Wysokowydajny system chłodzenia: System wykorzystuje importowane chłodziarki przemysłowe jako niskotemperaturowe źródło zimna, stosując technologię chłodzenia woda-woda w celu zwiększenia wydajności chłodzenia i zapewnienia optymalnej pracy sprężarki. Ta konstrukcja poprawia ogólną wydajność chłodzenia i znacznie wydłuża żywotność chłodziarek przemysłowych.
