Plastikowe zatyczki do rur odporne na wysokie ciśnienie
Plastikowe zatyczki do rur odporne na wysokie ciśnienie, idealne do uszczelniania rur plastikowych podczas prób hydrostatycznych i prób ciśnieniowych.
Przegląd produktu

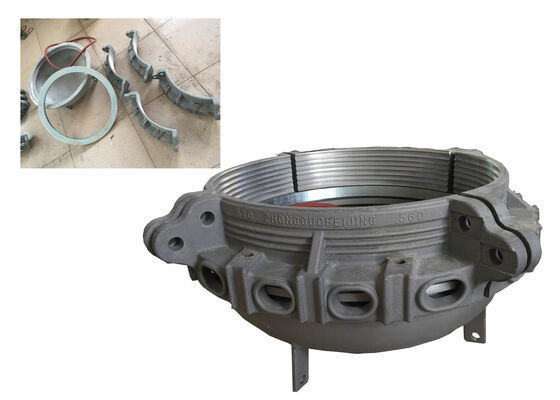

Złącze uszczelniające DN560mm, dostępne w wersjach ze stali nierdzewnej (SS) lub stali węglowej, jest specjalnie zaprojektowane i precyzyjnie wykonane, aby zapewnić niezawodne uszczelnienie próbek rur plastikowych i kompozytowych podczas krytycznych testów wydajności. Jest ono specjalnie kompatybilne z rurami HDPE, PE, PVC, PP-R, ABS i kompozytowymi, umożliwiając szczelne uszczelnienie podczas prób hydrostatycznych, prób ciśnieniowych, prób podciśnieniowych i innych powiązanych ocen wydajności rur.
Cechy konstrukcyjne
Odlewana oprawa konstrukcyjna typu A charakteryzuje się konstrukcją bez prętów (pozbawioną pośrednich poprzeczek) i wykazuje wyjątkową odporność na wysokie ciśnienie, co czyni ją odpowiednią do rygorystycznych scenariuszy testowania rur z ekstremalnymi obciążeniami ciśnieniowymi.

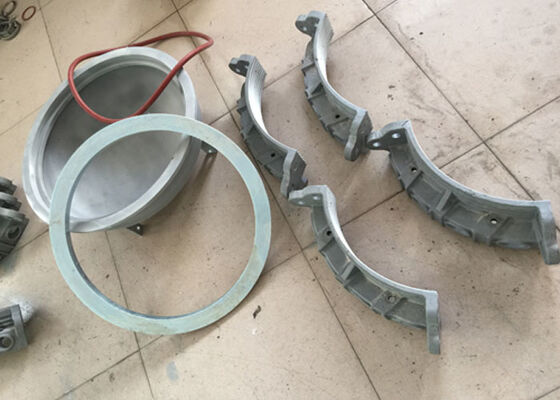

Jej konfiguracja komponentów obejmuje półokrągłą podstawę, o-ring z gumy silikonowej, pierścień dociskowy, blok zaciskowy, śruby mocujące, śruby dociskowe i zawór odpowietrzający – wszystko zaprojektowane do wspólnego działania w celu zapewnienia niezawodnego uszczelnienia i stabilności konstrukcyjnej podczas testowania.
Dostępne rozmiary
Dotyczy średnic rur od Ø10 mm do Ø2000 mm, w tym Ø12 mm, Ø16 mm, Ø25 mm, Ø32 mm, Ø40 mm, Ø50 mm, Ø63 mm, Ø75 mm, Ø90 mm, Ø110 mm, Ø125 mm, Ø140 mm, Ø160 mm, Ø180 mm, Ø200 mm, Ø225 mm, Ø250 mm, Ø280 mm, Ø315 mm, Ø355 mm, Ø400 mm, Ø450 mm, Ø500 mm, Ø560 mm, Ø630 mm, Ø710 mm, Ø800 mm, Ø900 mm, Ø1000 mm, Ø1100 mm, Ø1200 mm, Ø1400 mm, Ø1600 mm, Ø1800 mm i Ø2000 mm.
Standardy zgodności
Produkt jest w pełni zgodny z brytyjskimi normami (BS), amerykańskimi normami (ASTM/ASME) i innymi międzynarodowymi normami dotyczącymi rur, zaspokajając różnorodne globalne wymagania projektowe.
EN921, ISO1167, ASTM D 1598/1599
Specyfikacje techniczne
| Nazwa produktu |
Złącze uszczelniające DN560mm SS lub stal węglowa do uszczelniania rur HDPE, PE, PVC |
| Kolor |
Srebrzysto-biały |
| Wymiary zewnętrzne |
Ø850*450mm |
| Dotyczy średnicy rury |
Ø560~Ø565mm |
| Maks. ciśnienie |
4MPA |
| Rozmiar pierścienia uszczelniającego |
Ø495*18mm |
| Złącze zatyczki końcowej |
M12*1.25, 1/4'', 3/8" (możliwość dostosowania) |
| Typ |
Typ A |
| Opakowanie |
Standardowe drewniane opakowanie eksportowe |
| Certyfikat |
ISO |
| Czas dostawy |
10 dni |
Często zadawane pytania
P1: Z jakich materiałów wykonana jest oprawa rury i jaką odporność na korozję oferuje?
Oprawa rury jest wykonana z wysokiej jakości stali nierdzewnej (SS) lub stali węglowej, a wszystkie powierzchnie mające kontakt ze środowiskiem są poddane obróbce antykorozyjnej. Taka konstrukcja zapewnia doskonałą odporność na erozję chemiczną i wilgoć, dzięki czemu nadaje się do długotrwałego użytkowania w środowiskach prób hydrostatycznych, ciśnieniowych i podciśnieniowych z różnymi materiałami rur.
P2: Jaki jest zakres średnic rur, do których pasuje oprawa, i z jakimi międzynarodowymi normami jest kompatybilna?
Oprawa obejmuje szeroki zakres średnic od Ø10 mm do Ø2000 mm, w tym kluczowe specyfikacje, takie jak Ø50 mm, Ø110 mm, Ø315 mm, Ø630 mm i Ø1600 mm. Jest w pełni kompatybilna z normami międzynarodowymi, w tym z normami brytyjskimi (BS), amerykańskimi (ASTM/ASME) i serią ISO, płynnie dostosowując się do globalnych wymagań produkcji i testowania rur.
P3: Jaka jest maksymalna nośność ciśnieniowa oprawy rury i czy może ona sprostać wymaganiom testów wysokociśnieniowych?
Oprawa posiada maksymalną nośność ciśnieniową do 16 MPa (160 bar), co w pełni spełnia wymagania ciśnieniowe prób hydrostatycznych i prób ciśnieniowych dla większości przemysłowych rur plastikowych (HDPE, PE, PVC, rury kompozytowe itp.). Jej konstrukcja bez prętów zwiększa stabilność odporności na ciśnienie, zapobiegając wyciekom lub deformacjom pod ekstremalnym ciśnieniem.
P4: Jaki mechanizm uszczelniający stosuje oprawa i jak zapewnia szczelność podczas testowania?
Oprawa wykorzystuje system uszczelnienia o-ringiem z gumy silikonowej w połączeniu z konstrukcją pierścienia dociskowego i bloku zaciskowego. O-ring zapewnia elastyczne uszczelnienie, które ściśle przylega do wewnętrznej ścianki rury, podczas gdy blok zaciskowy i śruby dociskowe zapewniają równomierne rozłożenie nacisku. Ta wielowarstwowa struktura uszczelnienia zapewnia zerowe wycieki podczas testowania, nawet pod długotrwałym stałym ciśnieniem.
P5: Jakie cechy konstrukcyjne posiada oprawa, aby uprościć instalację i zwiększyć efektywność testowania?
Oprawa przyjmuje odlewaną konstrukcję typu A bez pośrednich poprzeczek, charakteryzującą się zwartą i lekką konstrukcją. Jest wyposażona w standardowe śruby mocujące i śruby dociskowe do szybkiego montażu i demontażu – skracając czas zaciskania rury o 30% w porównaniu do tradycyjnych opraw. Półokrągła podstawa zapewnia również stabilne pozycjonowanie próbki rury podczas testowania.
P6: Czy oprawa jest kompatybilna z różnymi rodzajami materiałów rur i scenariuszami testowania?
Tak, oprawa jest uniwersalnie kompatybilna z rurami plastikowymi (HDPE, PE, PVC, PP-R, ABS), rurami kompozytowymi i rurami polietylenowymi wzmocnionymi stalą. Nadaje się do wielu scenariuszy testowania, w tym prób ciśnienia hydrostatycznego, prób wytrzymałości na ciśnienie, prób szczelności podciśnieniowej i prób odporności na krótkotrwałe ciśnienie, służąc jako wszechstronne akcesorium do sprzętu do testowania rur.
