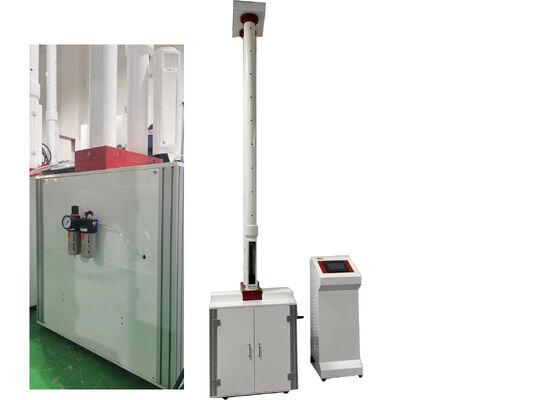

Sprzęt do testów udarowych młotem
Przemysłowy sprzęt do testów udarowych młotem został zaprojektowany do precyzyjnych testów udarowych na rurach z tworzyw sztucznych, blachach i gotowych produktach. Ten zaawansowany system ocenia właściwości odporności materiału na uderzenia, dostarczając wiarygodnych danych do oceny wydajności i weryfikacji jakości.
Opis produktu
Urządzenie posiada zaawansowany cyfrowy system sterowania, który umożliwia automatyczne ustawianie parametrów, automatyczną kalibrację zerową oraz w pełni zautomatyzowane sekwencje podnoszenia i opuszczania młota. Zaawansowany mechanizm sterowania skutecznie zapobiega wtórnym uderzeniom, zapewniając dokładność, spójność i powtarzalność wyników testów.
Budowa i zasada działania
Maszyna testująca składa się ze stołu roboczego, mechanizmu zapobiegania wtórnym uderzeniom, rury podporowej, rury prowadzącej, korpusu młota, mocowania V-block, mechanizmu automatycznego opuszczania młota, reduktora, skrzynki sterowniczej i ramy podporowej.
- Uchwyt mocujący młot jest zamontowany wewnątrz rury prowadzącej, a korpus młota jest podnoszony przez zespół silnika z przekładnią i reduktora
- Po podniesieniu do ustawionej wysokości testowej, aktywacja spustu opuszczania uwalnia korpus młota do swobodnego spadku wewnątrz rury prowadzącej
- Energia uderzenia jest obliczana na podstawie ciężaru młota i ustawionej wysokości uderzenia
- Zintegrowane sterowanie fotoczujnikiem uruchamia mechanizm zapobiegania wtórnym uderzeniom
- Mocowania V-block z ręczną regulacją pokrętłem umożliwiają precyzyjne pozycjonowanie próbki
Kluczowe cechy

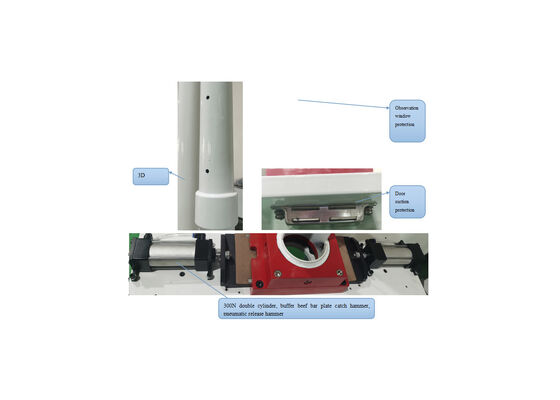

Trzypoziomowa ochrona bezpieczeństwa
- Poziom 1: Ochrona bezpieczeństwa drzwi komory na próbki
- Poziom 2: Ochrona bezpieczeństwa drzwi okna obserwacyjnego
- Poziom 3: Ochrona pozycji górnej i dolnej granicy
Wysoka wydajność podnoszenia
Wyposażony w silnik krokowy o wysokim momencie obrotowym, osiągający prędkość podnoszenia 250 mm/s, przyspieszając od 0 do 2 metrów w zaledwie 8 sekund, co poprawia efektywność testów.
Inteligentny system zatrzymywania młota
Algorytm kontroli prędkości wielostopniowej zapewnia płynne hamowanie i precyzyjne pozycjonowanie z zerowym odchyleniem pozycyjnym.
Zoptymalizowana konstrukcja rury prowadzącej
Modelowanie parametryczne 3D z otworami wylotowymi minimalizuje opór powietrza podczas upadku młota, a wzmocniona konstrukcja obręczy rurociągu zapobiega uszkodzeniom i deformacjom.
Pneumatyczne chwytanie i uwalnianie
Dwu-cylindrowy cylinder o długim skoku 300N z płytą ścięgna ze skóry bydlęcej zapewnia stabilne przenoszenie siły uderzenia i eliminuje problemy elektryczne.
Zintegrowany montaż modułowy
Znormalizowany montaż profilu ze stopu aluminium z 7-calowym ekranem dotykowym i PLC Delta dla łatwej konserwacji i transportu.
Komponenty najwyższej jakości
Główne komponenty obejmują cylindry Adker, ekrany dotykowe Delta, PLC Delta i zasilacze Taiwan Mingwei z kompleksowymi środkami bezpieczeństwa.
Wysoki poziom automatyzacji
Pełna automatyzacja w całym procesie testowania, w tym kalibracja punktu zerowego, podnoszenie młota, uwalnianie i rejestracja danych.
Parametry techniczne
| Właściwość |
Wartość |
| Wyświetlacz |
LCD |
| Nazwa produktu |
Przemysłowy sprzęt do testów udarowych młotem dla dokładnych testów |
| Maks. Energia |
300J |
| Maks. Waga spadku |
15kg |
| Rodzaj testu |
Test z opadającym ciężarem |
| Maks. Wysokość |
2000mm±2mm |
| Dokładność |
±0.5% |
| Wymiar |
725×715×3640mm |
| Metoda testowania |
Metoda-A: Metoda przejścia; Metoda-B: Metoda gradientu |
| Zasilanie |
AC220V/50Hz |
Wsparcie i usługi
Zapewniamy kompleksowe wsparcie techniczne i usługi posprzedażne dostosowane specjalnie do naszego sprzętu do testów udarowych młotem. Nasz zespół doświadczonych inżynierów i certyfikowanych techników zapewnia profesjonalną pomoc obejmującą instalację na miejscu, rutynową konserwację, szybkie rozwiązywanie problemów, precyzyjną kalibrację i dostosowane rozwiązania dla unikalnych wymagań testowych.
Nasz profesjonalny zespół jest dostępny 24/7, aby odpowiedzieć na wszelkie pytania lub problemy techniczne, które możesz napotkać.
Aby uzyskać więcej informacji na temat zakresu naszych usług i procedur wsparcia, skontaktuj się z nami w dogodnym dla Ciebie terminie.
Pakowanie i wysyłka
Sprzęt do testów udarowych młotem jest pakowany w solidne drewniane skrzynie eksportowe zawierające jednostkę sprzętu testowego, szczegółową instrukcję obsługi i konserwacji oraz wszystkie dołączone części zamienne i akcesoria. Każda skrzynia jest wyraźnie oznaczona nazwą sprzętu, numerem modelu i unikalnym numerem seryjnym.
Wysyłka obejmuje kompletną dokumentację celną i logistyczną. Koszty wysyłki są obliczane na podstawie miejsca docelowego dostawy i wybranego trybu wysyłki (fracht lotniczy, fracht morski).
Często zadawane pytania
-
P: Co to jest sprzęt do testów udarowych młotem?
O: Sprzęt do testów udarowych młotem to profesjonalny instrument do testów udarowych zaprojektowany i wyprodukowany przez JHH w Pekinie w Chinach, przeznaczony do pomiaru odporności na uderzenia różnych materiałów i produktów.
-
P: Jaki jest cel sprzętu do testów udarowych młotem?
O: Głównym celem jest ocena odporności na uderzenia testowanych obiektów, weryfikacja jakości produktu i zapewnienie zgodności ze standardami branżowymi.
-
P: Do jakich produktów można używać sprzętu do testów udarowych młotem?
O: Sprzęt ten jest przeznaczony do testowania odporności na uderzenia rur wodociągowych PVC-U, rur kanalizacyjnych, rur wodociągowych niskociśnieniowych, rur przesyłowych niskociśnieniowych, rur piankowych warstwowych, rur dwuściennych falistych, rur wodociągowych PE i sztywnych arkuszy z tworzyw sztucznych.
-
P: Jaka jest dokładność sprzętu do testów udarowych młotem?
O: Urządzenie charakteryzuje się wysoką dokładnością pomiaru ±0,5%.
-
P: Jaka jest maksymalna energia testowa sprzętu do testów udarowych młotem?
O: Maksymalna pojemność energii testowej wynosi 300 dżuli (300J).
