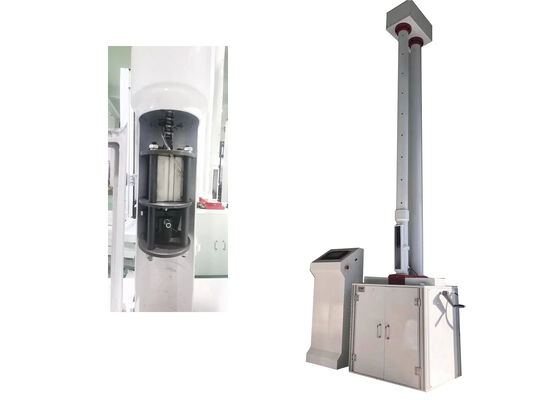

Urządzenie do testowania udarowego młotem swobodnie spadającym
Niniejsza maszyna do testowania udarowego rur niemetalowych jest specjalnie zaprojektowana do oceny wydajności udarowej szerokiej gamy rur niemetalowych. Wyposażona w w pełni zautomatyzowany system sterowania, integruje inteligentne funkcje operacyjne, w tym automatyczne zapobieganie wtórnym uderzeniom, automatyczną kalibrację pozycji zerowej młota, automatyczne zerowanie próbki, automatyczne zaczepianie młota, automatyczne podnoszenie młota do ustawionej wysokości uderzenia i automatyczne sprawdzanie zamknięcia drzwi bezpieczeństwa – zapewniając standaryzowane, wysokoprecyzyjne i bezpieczne wykonanie testu.
Zintegrowany panel sterowania maszyny i ekran wyświetlacza o wysokiej rozdzielczości zapewniają wizualizację w czasie rzeczywistym krytycznych parametrów testu, takich jak wysokość uderzenia, prędkość robocza młota i postęp testu. Posiada wbudowane zabezpieczenie przed utratą zasilania, które zachowuje dane testowe i zatrzymuje wszystkie operacje mechaniczne podczas nagłych zakłóceń zasilania, aby chronić zarówno sprzęt, jak i badane próbki.
Szeroko stosowane do oceny jakości różnych rur plastikowych (w tym rur wodociągowych/kanalizacyjnych, rur ściekowych, rur przesyłowych gazu, rur komunikacyjnych itp.) i arkuszy plastikowych, urządzenie to służy jako podstawowy aparat do testowania dla przedsiębiorstw zajmujących się materiałami budowlanymi, instytucji badawczych i zakładów kontroli jakości przemysłowej – dostarczając wiarygodne i powtarzalne wyniki do walidacji zgodności materiałów i ich wydajności.
Normy zgodności
GB/T14152, GB/T10002.1, GB/T5836.1, GB/T13664, GB/T16800, ASTM D2444, ISO4422, ISO3127, BSEN1411 i BSEN744.
Charakterystyka urządzenia
- Zintegrowany system ochrony bezpieczeństwa jest w pełni zgodny z dyrektywą 89/392/EWG (Dyrektywa Maszynowa), zapewniając zgodność z rygorystycznymi europejskimi normami higieny pracy i bezpieczeństwa dla urządzeń testujących.
- Przyjmuje przemysłowy kolorowy interfejs HMI (Human-Machine Interface) w połączeniu z architekturą sterowania rozproszonego opartą na PLC, zapewniając wyjątkową niezawodność operacyjną i umożliwiając intuicyjne, scentralizowane sterowanie wszystkimi procedurami testowymi.
- Wysokość uderzenia jest płynnie regulowana w zakresie od 200 mm do 2000 mm; urządzenie przechwytujące wtórne uderzenia osiąga 100% skuteczności przechwytywania w całym zakresie wysokości, eliminując nieprawidłowe dane testowe spowodowane odbiciami.
- Wykorzystuje zasadę adsorpcji próżniowej do wykonywania zarówno zwolnienia młota udarowego, jak i operacji przechwytywania wtórnego. Ta konstrukcja umożliwia szybkie działanie młota, z maksymalną prędkością uderzenia młota wynoszącą 2 m/s dla precyzyjnych i powtarzalnych testów udarowych.
- Posiada automatyczną kalibrację wysokości podnoszenia z dokładnością kalibracji ±1 mm w stosunku do ustawionej wysokości, gwarantując spójną kontrolę pozycji uderzenia i ważność wyników testu.
- Wyposażony w niezależne moduły młota udarowego, gdzie każdy moduł jest dopasowany do określonego poziomu energii uderzenia. Moduły młota są łatwe do wyboru i wymiany, a ich solidna konstrukcja zapewnia długą żywotność, co przekłada się na długoterminową efektywność kosztową.
Parametry techniczne
| Model |
XJL-630S |
| Temperatura otoczenia |
10℃-35℃ |
| Masa młota swobodnie spadającego |
0,5 kg-16 kg |
| Średnica młota |
D25mm, D90mm (możliwość dostosowania) |
| Wysokość spadania |
50mm-2000mm, błąd ≤±2mm |
| Prędkość podnoszenia |
2m/s |
| Średnica próbki |
Φ10mm-Φ630mm (możliwość dostosowania) |
| Odchylenie środka uderzenia od środka mocowania |
≤2mm |

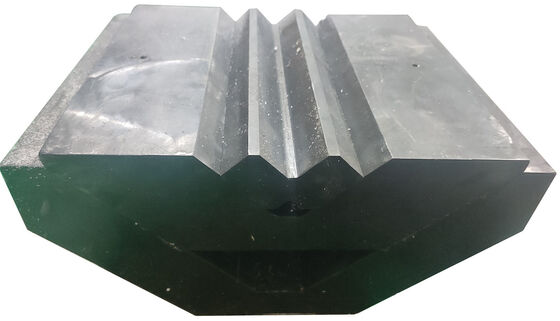

| Podparcie typu V |
120° |
| Źródło zasilania |
220VAC±10% |
| Wymiary zewnętrzne |
930mm*700mm*3750mm |
| Masa netto |
350kg |
Wsparcie i usługi
Zapewniamy kompleksowe wsparcie techniczne i pełen zakres usług posprzedażnych dla naszego urządzenia do testowania udarowego młotem swobodnie spadającym, zaprojektowane w celu zapewnienia trwałej optymalnej wydajności i minimalnego przestoju operacyjnego dla Państwa systemów testowych. Nasz zespół certyfikowanych inżynierów i doświadczonych techników zapewnia profesjonalne doradztwo i praktyczną pomoc obejmującą instalację na miejscu, rutynową konserwację zapobiegawczą, rozwiązywanie problemów technicznych, precyzyjną kalibrację i inne krytyczne potrzeby operacyjne. Dodatkowo specjalizujemy się w opracowywaniu niestandardowych rozwiązań technicznych w celu zaspokojenia Państwa unikalnych scenariuszy testowych, wymagań zgodności lub specyficznych wymagań projektowych.
Dążymy do utrzymania wiodących w branży standardów obsługi klienta i wsparcia. Nasz zespół wsparcia technicznego jest dostępny 24 godziny na dobę, 7 dni w tygodniu, za pośrednictwem wielu kanałów (w tym dedykowanej infolinii, poczty elektronicznej i zdalnego wsparcia diagnostycznego), aby szybko odpowiadać na wszelkie zapytania, problemy techniczne lub obawy dotyczące usług, z którymi mogą się Państwo spotkać.
Pakowanie i wysyłka
Urządzenie do testowania udarowego młotem swobodnie spadającym jest pakowane w wzmocnione skrzynie drewniane klasy eksportowej, aby zapewnić maksymalną ochronę podczas transportu krajowego i międzynarodowego. Każda skrzynia jest wyposażona w główną jednostkę testującą, obszerne instrukcje obsługi i konserwacji, komponenty pomocnicze i niezbędne części zamienne – wszystko zabezpieczone materiałami amortyzującymi, aby zapobiec uszkodzeniom w transporcie. Dodatkowo każda skrzynia jest wyraźnie oznakowana nazwą urządzenia, numerem modelu, numerem seryjnym i standardowymi instrukcjami obsługi (np. „Kruche”, „Ustaw pionowo”) zgodnie z międzynarodowymi przepisami dotyczącymi wysyłki, w celu usprawnienia identyfikacji ładunku i zarządzania logistyką.
W celu zapewnienia płynnej logistyki międzynarodowej dostarczamy kompletny zestaw dokumentacji zgodnej z przepisami celnymi, w tym fakturę handlową, szczegółową listę pakowania, certyfikat zgodności (jeśli dotyczy) i wszystkie inne wymagane dokumenty niezbędne do wysyłki transgranicznej. Koszty wysyłki są obliczane na podstawie regionu docelowego, sposobu wysyłki (np. fracht morski, fracht lotniczy) oraz całkowitej objętości/wagi przesyłki, z dostępnymi elastycznymi opcjami wyceny, aby dopasować się do Państwa harmonogramu dostaw i budżetu.
Często zadawane pytania
Co to jest urządzenie do testowania udarowego młotem swobodnie spadającym i kto je produkuje?
Urządzenie do testowania udarowego młotem swobodnie spadającym to specjalistyczny aparat do testowania wydajności udarowej, zaprojektowany i wyprodukowany przez JHH w Pekinie w Chinach. Jego podstawową funkcją jest ilościowa ocena odporności na uderzenia różnych materiałów i komponentów pod kontrolowanymi dynamicznymi obciążeniami udarowymi.
Jaki jest główny cel urządzenia do testowania udarowego młotem swobodnie spadającym w scenariuszach przemysłowych i badawczych?
Głównym celem tego urządzenia jest dokładne mierzenie i ocena odporności na uderzenia badanych próbek, umożliwiając producentom i instytucjom badawczym przeprowadzanie rygorystycznej walidacji jakości, weryfikacji wydajności i oceny zgodności produktów, aby zapewnić ich zgodność z normami branżowymi i wymaganiami bezpieczeństwa aplikacji.
Jakie produkty i materiały można testować za pomocą urządzenia do testowania udarowego młotem swobodnie spadającym?
Jest szeroko stosowany do testowania odporności na uderzenia różnorodnych rur, w tym rur wodociągowych PVC-U, rur ściekowych, rur wodociągowych niskociśnieniowych, rur przesyłowych niskociśnieniowych, rur spienionych w rdzeniu, rur dwuściennych karbowanych i rur wodociągowych PE. Dodatkowo jest kompatybilny z twardymi arkuszami tworzyw sztucznych i innymi sztywnymi niemetalowymi rurami/płytami do kontroli jakości.
Jaki jest poziom dokładności testu urządzenia do testowania udarowego młotem swobodnie spadającym?
Urządzenie osiąga kompleksową dokładność parametrów testowych do 0,5%, zapewniając wysoce niezawodne i powtarzalne dane z testów udarowych do analizy wydajności produktu i kontroli jakości.
Jaka jest maksymalna pojemność energii udarowej urządzenia do testowania udarowego młotem swobodnie spadającym?
Aparat ma maksymalną znamionową energię testowania udarowego wynoszącą 300J, co pokrywa wymagania testowania odporności na uderzenia większości przemysłowych rur niemetalowych i arkuszy tworzyw sztucznych w głównych scenariuszach zastosowań.
