Sprzęt do testowania młota spadowego zapewniający badanie udarności przy upadku rur i sztywnych arkuszy z tworzywa sztucznego zgodnie z normą JB T9389

Zapewnienie testów odporności na rozdzieranie rur i sztywnych arkuszy z tworzywa sztucznego zgodnie z normą JB T9389.

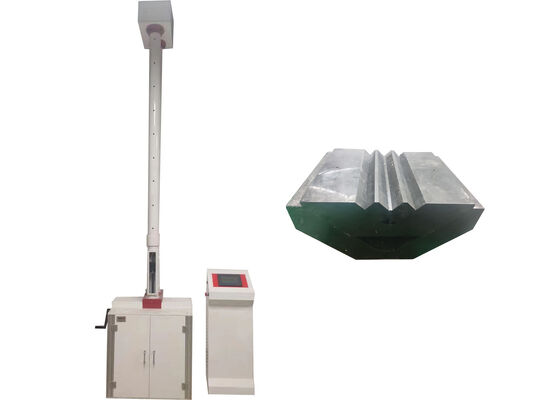

Maszyna do badania udarności metodą spadku ciężaru została specjalnie zaprojektowana do oceny odporności na uderzenia zewnętrzne różnorodnego asortymentu rur (w tym rur wodociągowych z PVC-U, rur kanalizacyjnych, niskociśnieniowych rur wodociągowych, niskociśnieniowych rur przesyłowych wody, rur piankowych z warstwą rdzenia, rur karbowanych o podwójnych ściankach i rur wodociągowych PE), płyt i sztywnych arkuszy z tworzywa sztucznego.

Produkt jest w pełni zgodny z normą przemysłową JB/T 9389 Specyfikacje techniczne maszyn do badania udarności pod wpływem spadku ciężaru, a także normami międzynarodowymi, takimi jak ASTM, ISO i BS, zapewniając, że wyniki testów są dokładne, niezawodne i zgodne z globalnymi wymaganiami branżowymi.

ASTM D2444, ISO4422, ISO3127, BSEN1411 i BSEN744.

• Poziom 1: Zabezpieczenie drzwi komory próbki
• Poziom 2: Zabezpieczenie okna obserwacyjnego (tymczasowo niewyposażone)
• Poziom 3: Zabezpieczenie górnego i dolnego limitu

Wyposażona w silnik krokowy o wysokim momencie obrotowym, maszyna osiąga maksymalną prędkość podnoszenia 250 mm/s, co pozwala na podniesienie na wysokość 2 metrów w zaledwie 8 sekund, co pozwala na skuteczną optymalizację cyklu testowego.

Przyjmując wielostopniowy algorytm kontroli prędkości, maszyna zapewnia płynne pozycjonowanie młota przy zerowym odchyleniu, utrzymując stabilne warunki testowe dla wiarygodnych danych.

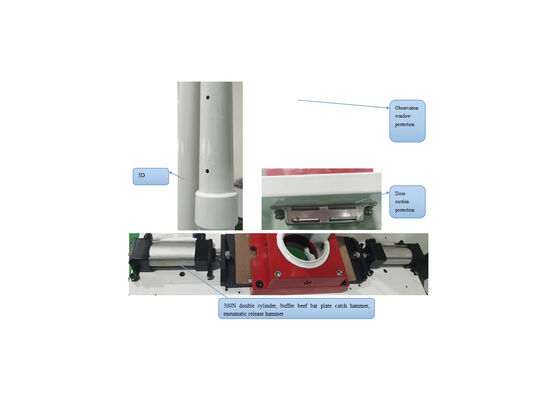

Rura młota spadowego została zaprojektowana poprzez modelowanie 3D i zintegrowana z otworami wydechowymi, aby zminimalizować opór powietrza podczas uderzenia. Posiada również ulepszoną konstrukcję zaciskową rury młotkowej, aby uniknąć uszkodzeń konstrukcyjnych i deformacji rury, zapewniając długoterminową stabilność operacyjną.

Zastępując tradycyjne elektromagnetyczne mechanizmy młotkowe, w systemie zastosowano konstrukcję pneumatyczną o dużej sile, wyposażoną w podwójny cylinder o długim skoku 300 N. Powierzchnia młotka jest wyposażona w gumową podkładkę, która zapewnia stabilne uderzenie i zapobiega uszkodzeniu preparatu. Konstrukcja zwalniania pneumatycznego zasadniczo eliminuje problemy związane ze zmęczeniem kabla i upływami prądu, a pneumatyczny mechanizm automatycznego blokowania gwarantuje bezpieczną i niezawodną pracę.

• Część mechaniczna: przyjmuje standardowy montaż profili ze stopu aluminium, realizując ustandaryzowane procesy, instalację modułową, lekką konstrukcję i wysoką wytrzymałość konstrukcyjną.
• Część elektryczna: skonfigurowana z 7-calowym ekranem dotykowym i sterownikiem Delta PLC, zapewniająca intuicyjną obsługę i stabilną wydajność sterowania.

Wszystkie podstawowe komponenty pochodzą z międzynarodowych źródeł zapewniających niezawodność:

• Cylinder: marka Adker
• Ekran dotykowy: marka Delta
• PLC: marka Delta
• Zasilanie: tajwańska marka Mean Well

Maszyna jest wyposażona w kompleksowe środki ochrony bezpieczeństwa, w tym funkcje zapobiegające wyciekom (elektryczności/wody), przeciwzwarciowe, antystatyczne, przeciwzakłóceniowe, zapobiegające awariom zasilania i zapobiegające nieprawidłowemu działaniu.

Przyrząd automatycznie wykonuje kalibrację punktu zerowego, podnoszenie młotka, zwalnianie młotka i wykonywanie testów, usprawniając przepływ pracy i ograniczając interwencję ręczną.
