Sprzęt do badań młotami, oferujący trwałą konstrukcję i wydajność w laboratoriach badawczych materiałów
Opis produktu

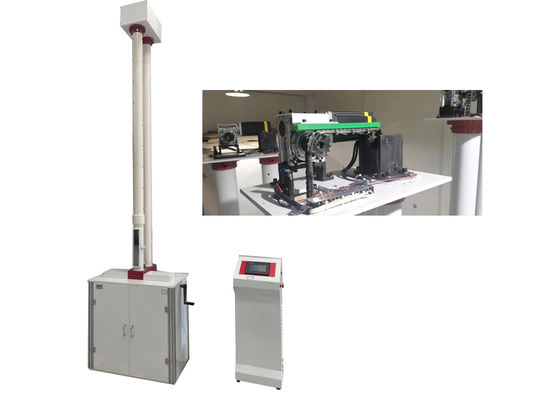

Tester wpływu ciężaru spadającego jest specjalnie zaprojektowany do testowania wydajności uderzeniowej rur z tworzyw sztucznych, blach metali i powiązanych produktów.Jego głównym celem jest dokładna ocena właściwości odporności na uderzenia tych materiałów, dostarczając kluczowych danych dotyczących kontroli jakości i kwalifikacji materiałów.
System sterowania zawiera zaawansowaną technologię sterowania cyfrowego, umożliwiającą precyzyjne ustawienie parametrów, automatyczną kalibrację zerową oraz automatyczne podnoszenie i uwalnianie młotka.Ta inteligentna konstrukcja nie tylko usprawnia przepływy pracy operacyjne, ale również skutecznie eliminuje skutki wtórne - zapewniając spójne warunki testowe i niezawodne, powtarzalne wyniki.
Cechy instrumentu

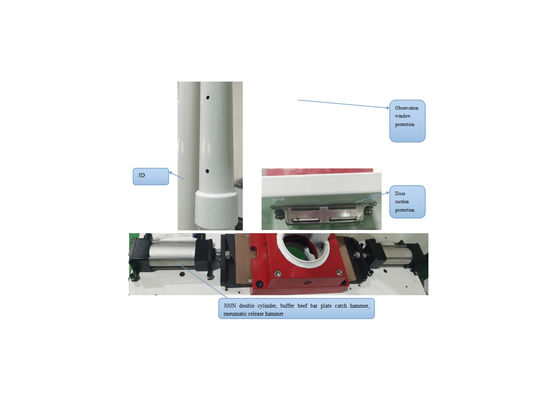

Trójpoziomowy system ochrony bezpieczeństwa
Badanie jest wyposażone w wielowarstwowy mechanizm zabezpieczający w celu zapewnienia bezpieczeństwa eksploatacji:
- Poziom 1 - próbka zabezpieczenia przed zamykaniem drzwi
- Poziom 2: Ochrona przed zablokowaniem okien obserwacyjnych
- 3 poziom: Ochrona pozycji górnej i dolnej granicy
Wydajność podnoszenia przy dużych prędkościach
Napędzany przez silnik kroków o wysokim momentu obrotowym, tester osiąga prędkość podnoszenia do 250 mm/s - umożliwiając młotkowi osiągnięcie 2 metrów z zera w zaledwie 8 sekund.W ten sposób znacznie skraca się cykle badań i zwiększa się wydajność scenariuszy badań o dużej przepustowości.
Inteligentna funkcja zawieszenia
Zawiera algorytm wieloetapowego sterowania prędkością, zapewniający płynne opóźnienie młotka i precyzyjne pozycjonowanie z zerową odchylką.gwarancja spójnych warunków badań i wiarygodnej powtarzalności danych.
3D-modelowane rury przewodnicze dla młotków
Rura przewodniczająca jest zoptymalizowana za pomocą modelowania 3D, integrując otwory wydechowe, aby zminimalizować opór wiatru podczas schodzenia młotka, zapewniając stabilną transmisję siły uderzenia.dodaje się strukturę wzmocnienia obręczy w celu zapobiegania awarii strukturalnej i deformacji, zwiększając długoterminową niezawodność operacyjną w rygorystycznych warunkach testowych.
Pneumatyczny mechanizm podnoszenia i uwalniania młotka
Zrezygnując z tradycyjnych mechanizmów hamulcowych elektromagnetycznych, tester przyjmuje konfigurację pneumatyczną o wysokiej mocy dla lepszej wydajności:
- Wyposażone w długotrwałego cylindra powietrza podwójnego 300N dla wydajnej, stałej pracy
- Wykorzystuje gumową powierzchnię hamulcową z płytką ścięgna, aby zapewnić stabilny, nieszkodliwy wpływ na próbki
- Pneumatyczna konstrukcja podnoszenia/uwolnienia zasadniczo eliminuje takie problemy jak gięcie kabli, pęknięcie drutu i wycieki elektryczne, które są powszechne w systemach elektromagnetycznych
- Zintegrowany z pneumatycznym automatycznym systemem zamykania, zapewniającym zwiększone bezpieczeństwo i niezawodność działania
Projekt zintegrowanego i modułowego zespołu
- Struktura mechaniczna: wykorzystuje standaryzowane zestawy profilów ze stopu aluminium, osiągając standaryzację procesu, instalację modułową i lekką, ale wytrzymałą konstrukcję
- System elektryczny: skonfigurowany z 7-calowym ekranem dotykowym i Delta PLC, zapewniający intuicyjną obsługę, stabilną wydajność i wygodną konserwację
Parametry techniczne
| Model |
XJL-300D |
| Temperatura otoczenia |
10°C-35°C |
| Jakość młotka |
00,25 kg-10 kg, 0,125 kg/wzrost |
| Średnica młotka |
D25mm, D90mm |
| Wysokość upadku |
40 mm-2000 mm, błąd ≤ ± 2 mm |
| Średnica próbki |
Φ10mm-Φ450mm |
| Odchylenie środka uderzenia od środka urządzenia |
≤ 2 mm |
| Podtrzymujące urządzenia typu V |
120° |
| źródło |
220VAC ± 10% |
| Wymiar zarysu |
730 mm × 700 mm × 3650 mm |
| Waga netto |
300 kg |
Główne funkcje
Dropping Hammer Impact Tester służy jako szeroko rozpoznawany precyzyjny instrument badawczy specjalnie zaprojektowany do oceny wytrzymałości wewnętrznego uderzenia rur plastikowych, arkuszy plastikowych,i materiałów niemetalicznychJest to kluczowe narzędzie do oceny wydajności, kontroli jakości i kwalifikacji materiałów w przemyśle tworzyw sztucznych, budownictwie i produkcji.
W przypadku rur z tworzyw sztucznych tester zapewnia kompleksowy zakres badań uderzeniowych dla różnych produktów, w tym między innymi: rur wodociągowych PVC-U, rur wodociągowych niskiego ciśnienia,rury piankowe z warstwy rdzenia, rury faliste o podwójnej ścianie, rury karatowe, rury wzmocnione pasem stalowym, rury wodociągowe PE, rury elektroenergetyczne MPP, rury elektryczne z wywieraną ścianą i rury elektroenergetyczne CPVC.
Zasada
W przypadku procesów produkcji seryjnej lub ciągłej wytłaczania: the tester enables the determination of the product's True Impact Rate (TIR) by impacting the specified area of test specimens with a drop hammer of predefined mass and dimensions from a designated height.
Ta metoda badawcza zapewnia wyjątkową elastyczność w celu spełnienia wymagań technicznych różnych produktów - osiągnięta poprzez regulację masy młotka, wysokości uderzenia lub obu parametrów.
W odniesieniu do standardowych protokołów badań maksymalna dopuszczalna wartość TIR jest określona jako 10%.
Wsparcie i usługi
Aby sprostać Państwa wyjątkowym wymaganiom aplikacyjnym, oferujemy również dostosowane do Państwa potrzeb rozwiązania techniczne zgodne z konkretnymi scenariuszami badań, typami materiałów i celami operacyjnymi.Czy potrzebujesz optymalizacji parametrówW celu zapewnienia ukierunkowanego wsparcia, nasz zespół wykorzystuje wiedzę branżową.
Nasz zespół wsparcia technicznego jest dostępny 24 godziny na dobę, aby szybko rozwiązać wszelkie pytania techniczne, obawy operacyjne,lub wymagania służb ratunkowych - minimalizując przestoj i maksymalizując wydajność sprzętu.
Zapraszamy do skontaktowania się z naszym zespołem w najbliższym czasie w celu uzyskania dalszych informacji, spersonalizowanych konsultacji lub omówienia konkretnych potrzeb wsparcia.
Częste pytania
P1: Co to jest sprzęt do badań młotkiem?
Odpowiedź: Sprzęt do badań młotkiem do upuszczania jest precyzyjnym instrumentem do badań uderzeń wytwarzanym przez JHH z bazą produkcyjną w Pekinie (Chiny).Jest specjalnie zaprojektowany do oceny odporności na uderzenia materiałów i produktów - istotny wskaźnik wydajności dla oceny integralności konstrukcji.
P2: Jaki jest główny cel urządzenia do badań młotkiem?
A2: Głównym celem urządzenia do badań młotkiem wstrzykiwaczem jest dokładne pomiar odporności na uderzenia przedmiotów docelowych, dostarczając krytycznych danych w celu wspierania weryfikacji kwalifikacji produktu,kontrola jakości, oraz zapewnienie niezawodności w produkcji i zastosowaniach przemysłowych.
P3: Które produkty/materiały są kompatybilne z sprzętem do badań młotkiem?
A3: Sprzęt jest stosowany do szerokiego zakresu rur (w tym, między innymi, rur wodociągowych PVC-U, rur kanalizacyjnych, rur wodociągowych niskiego ciśnienia, rur przesyłowych niskiego ciśnienia,rury piankowe z warstwy rdzenia, rury faliste o podwójnej ścianie i rury wodociągowe PE) i jest również w pełni kompatybilny z sztywnymi arkuszami z tworzyw sztucznych.
P4: Jaka jest dokładność pomiarów urządzenia do badań młotkiem?
Odpowiedź 4: Sprzęt do badań młotkiem typu Drop Hammer posiada wysoką dokładność pomiaru wynoszącą ±0,5%, zapewniając wiarygodne, powtarzalne wyniki badań spełniające wymagania międzynarodowych norm badawczych.
P5: Jaka jest maksymalna energia badawcza urządzenia do badania młotkiem?
Odpowiedź 5: Urządzenie oferuje maksymalną energię badawczą 300 J, pokrywającą wymagania dotyczące badań uderzeniowych większości rur przemysłowych i wyrobów z twardych tworzyw sztucznych.
