Wszechstronne urządzenia do testowania młotów do uprawiania różnych zastosowań przemysłowych
Opis produktu:
The Round-Robin Method/Tester for Determination of External Impact Resistance of Thermoplastics Pipes is a widely recognized precision testing solution specifically engineered for evaluating the external impact strength of thermoplastics pipesJest to podstawowy instrument oceny wydajności materiałów i weryfikacji jakości produktów w pokrewnych gałęziach przemysłu.
W przypadku rur z tworzyw sztucznych metoda/tester obejmuje badania dla szerokiej gamy produktów, w tym, między innymi: rur wodociągowych PVC-U, rur wodociągowych niskiego ciśnienia,rury piankowe z warstwy rdzenia, rury faliste o podwójnej ścianie, 克拉管 (rury karatowe), rury wzmocnione taśmą stalową, rury wodociągowe PE, rury elektroenergetyczne MPP, rury elektroenergetyczne z wykręconymi ścianami i rury elektroenergetyczne CPVC.

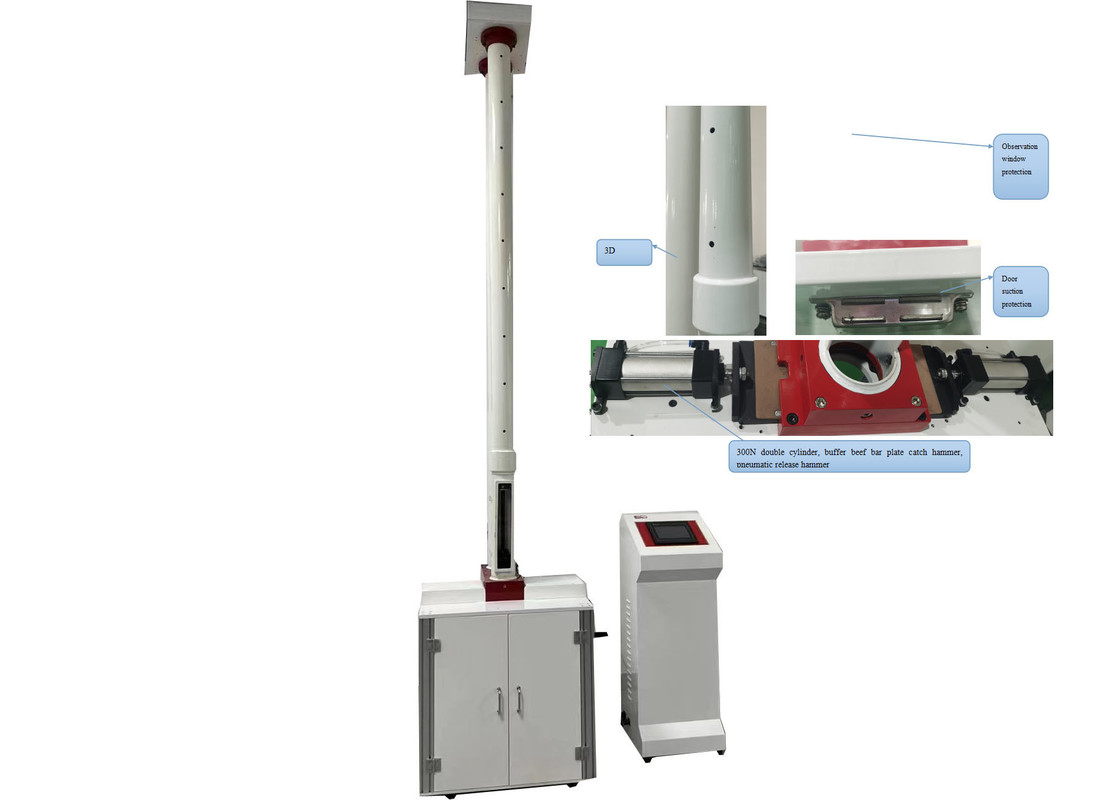

Charakterystyka przyrządu:

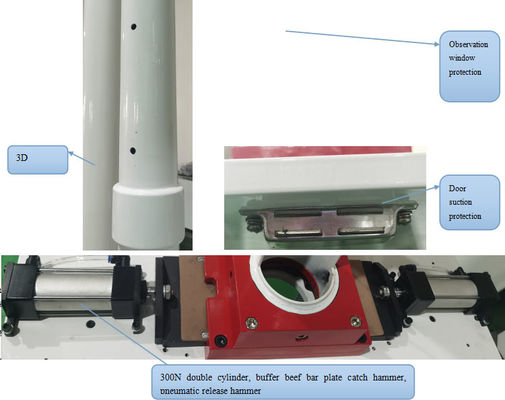

1System ochrony bezpieczeństwa na trzech poziomach
Badanie jest wyposażone w wielowarstwowy mechanizm zabezpieczający w celu zapewnienia bezpieczeństwa eksploatacji:
- Poziom 1 - próbka zabezpieczenia drzwi;
- Poziom 2: Ochrona przed blokowaniem okien obserwacyjnych;
- Poziom 3: Ochrona pozycji górnej i dolnej granicy.
2. Wydajność podnoszenia dużych prędkości
Napędzany silnikiem stopniowym o dużym momentu obrotowym, tester osiąga prędkość podnoszenia do 250 mm/s, umożliwiając młotkowi osiągnięcie odległości 2 metrów od zera w zaledwie 8 sekund.W ten sposób znacznie skraca się cykle badań i zwiększa się wydajność operacyjna w przypadku scenariuszy badań o dużej przepustowości.
3Inteligentna funkcja przesuwania
Zawiera algorytm wieloetapowego sterowania prędkością, zapewniający płynne opóźnienie młotka i precyzyjne pozycjonowanie z zerową odchylką.gwarancja spójnych warunków badań i wiarygodnej powtarzalności danych.
4. 3D-modelowane rury przewodnicze dla młotków
Rurociąg przewodni młotka jest zoptymalizowany za pomocą modelowania 3D, integrując otwory wydechowe w celu zminimalizowania oporu wiatru podczas schodzenia młotka, zapewniając stabilną transmisję siły uderzenia.dodaje się strukturę wzmocnienia obręczy w celu zapobiegania awarii strukturalnej i deformacji, zwiększając długoterminową niezawodność operacyjną w rygorystycznych warunkach testowych.
5. Pneumatyczny mechanizm podnoszenia i uwalniania młotka
Zrezygnując z tradycyjnych mechanizmów hamulcowych elektromagnetycznych, tester przyjmuje konfigurację pneumatyczną o wysokiej mocy dla lepszej wydajności:
- wyposażone w dwufalkowy butelkowiec powietrza o długowysiłowym napięciu 300 N, zapewniający wydajną, stałą pracę;
- wyposażone w gumę z płytką ścięgna, zapewniającą stabilny, nieszkodliwy wpływ na próbki;
- Pneumatyczna konstrukcja podnoszenia/uwolnienia zasadniczo eliminuje takie problemy jak gięcie kabli, pęknięcie drutu i wycieki elektryczne, które są powszechne w układach elektromagnetycznych;
- Zintegrowany z pneumatycznym systemem automatycznego blokowania, zapewniającym zwiększone bezpieczeństwo i niezawodność operacyjną.
6Zintegrowany i modułowy projekt montażu
-
- Struktura mechaniczna: wykorzystuje standaryzowane zestawy profilów ze stopu aluminium, osiągając standaryzację procesu, instalację modułową i lekką, ale wytrzymałą konstrukcję;
- System elektryczny: skonfigurowany z 7-calowym ekranem dotykowym i Delta PLC, zapewniający intuicyjną obsługę, stabilną wydajność i wygodną konserwację.
Parametry techniczne:
| Model |
XJL-300D |
| Temperatura otoczenia |
10°C-35°C |
| Jakość młotka |
00,5 kg do 5 kg,00,125 kg/wzrost |
| Średnica młotka |
D25mm, D50, D90mm |
| Wysokość upadku |
30 mm-2000 mm, błąd ≤ ± 2 mm |
| Średnica próbki |
Φ10mm-Φ450mm |
| Odchylenie środka uderzenia od środka urządzenia |
≤ 2 mm |
| Podtrzymujące urządzenia typu V |
120° |
| źródło |
220-230VAC |
| Wymiar zarysu |
720 mm × 690 mm × 3650 mm |
| Waga netto |
300 kg |
Główne funkcje:
Dropping Hammer Impact Tester to szeroko rozpoznawany precyzyjny instrument badawczy specjalnie zaprojektowany do oceny wytrzymałości zderzenia zewnętrznego rur plastikowych, arkuszy plastikowych,i materiałów niemetalicznychSłuży jako kluczowe narzędzie oceny wydajności materiałów i zgodności jakości produktów w przemyśle tworzyw sztucznych, budownictwie i produkcji.
W przypadku rur z tworzyw sztucznych testownik obejmuje kompleksowe badania wydajności dla różnorodnych produktów, w tym między innymi: rur wodnych PVC-U, rur wodnych niskiego ciśnienia,rury piankowe z warstwy rdzenia, rury faliste o podwójnej ścianie, rury karatowe, rury wzmocnione pasem stalowym, rury wodociągowe PE, rury elektroenergetyczne MPP, rury elektryczne z wywieraną ścianą i rury elektroenergetyczne CPVC.
Definicja:
1. Prawdziwy wskaźnik wpływu (TIR)
Prawdziwy wskaźnik wpływu (TIR) jest definiowany jako odsetek próbek uszkodzonych w wyniku uderzenia w stosunku do całkowitej liczby badanych próbek, gdy cała partia produktów jest badana w wyniku uderzenia.Jego wzór obliczeniowy jest::
TIR = (Całkowita liczba próbek uszkodzonych w wyniku uderzenia / Całkowita liczba badanych próbek) × 100%
2. Szkody (definicja)
Do celów niniejszego badania uszkodzenie jest zdefiniowane jako obecność pęknięć, szczelin lub całkowitego złamania próbki, obserwowane podczas kontroli wizualnej po uderzeniu.Uszkodzenia nie uznaje się za zwykłe wgłębienia lub zmiany koloru na powierzchni próbki spowodowane uderzeniem młotkiem..
Wsparcie i usługi:
Zapewniamy wsparcie techniczne i profesjonalne usługi dostosowane do naszego sprzętu testowego.Nasz zespół certyfikowanych inżynierów i specjalistów technicznych zapewnia fachowe wskazówki dotyczące instalacji na miejscu, utrzymanie rutynowe, rozwiązywanie problemów technicznych, kalibracja precyzyjna,i inne usługi o wartości dodanej, zapewniające utrzymanie stałej wydajności sprzętu i zgodność z międzynarodowymi normami badań.
Aby sprostać Państwa wyjątkowym wymaganiom, oferujemy również dostosowane rozwiązania techniczne.dostosowanie zakresu wyposażenia lub usługi do konkretnych scenariuszy badań i celów operacyjnych.
Częste pytania:
-
P1: Co to jest sprzęt do badań młotkiem?
Odpowiedź: Sprzęt do badań młotkiem do upuszczania jest precyzyjnym instrumentem do badań uderzeń wytwarzanym przez JHH z bazą produkcyjną w Pekinie, Chiny.Jest specjalnie zaprojektowany do oceny odporności materiałów i wyrobów na uderzenia, co stanowi istotny wskaźnik wydajności dla oceny integralności konstrukcji.
P2: Jaki jest główny cel urządzenia do badań młotkiem?
A2: Głównym celem urządzenia do badań młotkiem wstrzykiwaczem jest dokładne pomiar odporności na uderzenia przedmiotów docelowych, dostarczając krytycznych danych w celu wspierania weryfikacji kwalifikacji produktu,kontrola jakości, oraz zapewnienie niezawodności w produkcji i zastosowaniach przemysłowych.
P3: Które produkty/materiały są kompatybilne z sprzętem do badań młotkiem?
A3: Sprzęt jest stosowany do szerokiego zakresu rur (w tym, między innymi, rur wodociągowych PVC-U, rur kanalizacyjnych, rur wodociągowych niskiego ciśnienia, rur przesyłowych niskiego ciśnienia,rury piankowe z warstwy rdzenia, rury faliste o podwójnej ścianie i rury wodociągowe PE) i jest również w pełni kompatybilny z sztywnymi arkuszami z tworzyw sztucznych.
P4: Jaka jest dokładność pomiarów urządzenia do badań młotkiem?
Odpowiedź: Sprzęt testowy z młotkiem do zrzucania posiada wysoką dokładność pomiaru ±0,5%, zapewniając wiarygodne, powtarzalne wyniki badań, które spełniają wymagania międzynarodowych norm testowych.
P5: Jaka jest maksymalna energia badawcza urządzenia do badania młotkiem?
Odpowiedź 5: Urządzenie oferuje maksymalną energię badawczą 300 J, pokrywającą wymagania dotyczące badań uderzeniowych większości rur przemysłowych i wyrobów z twardych tworzyw sztucznych.
