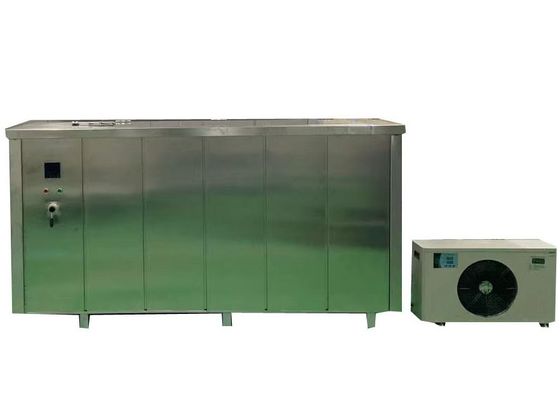

Maszyna do badania ciśnienia hydrostatycznego precyzji i trwałości do zastosowań przemysłowych
Podsumowanie
Urządzenie do badania hydrostatycznego
Maszyna do badań hydrostatycznych jest w pełni zgodna z wymogami określonymi w normach GB/T 6111, ISO 1167-1, GB/T 15560, ASTM D1598 i ASTM D1599.Jest specjalnie zaprojektowany do przeprowadzania badań ciśnienia hydrostatycznego i badań pęknięć na różnych rurkach z tworzyw sztucznych przewożących płyn.
Maszyna ta posiada uproszczoną konstrukcję, wysoką precyzję pomiarów, doskonałą stabilność pracy i łatwą obsługę.Służy jako niezbędny instrument badawczy dla działów kontroli jakości instytutów badawczych i producentów rur.
Cechy
- Maszyna jest sterowana przez przemysłowy komputer osobisty (IPC), zapewniając stabilną i precyzyjną kontrolę pracy.
- Każde stanowisko badawcze jest sterowane niezależnie, przy czym maksymalna liczba konfigurowalnych stanowisk badawczych wynosi 50.
- Jest zdolny do przeprowadzania wielu rodzajów badań, w tym badań hydrostatycznych, testów pęknięcia i 8760-godzinnych długoterminowych testów wydajności.
- Zakres ciśnienia testowego maszyny wynosi od 3 do 10 MPa, pokrywając wymagania ciśnienia większości scenariuszy testowania rur z tworzyw sztucznych.
- System jest w stanie zidentyfikować osiem stanów badań: wzrost ciśnienia, zmniejszenie ciśnienia, kompensacja ciśnienia, nadciśnienie, działanie, zakończenie badania, wyciek i pęknięcie.
Standardy
Zgodność z GB/T 6111-2003, GB/T 15560-95, GB/T 18997.1-2003, GB/T 18997.2-2003, IS0 1167-2006, ASTM D1598-2004 i ASTM D1599.
Zasada

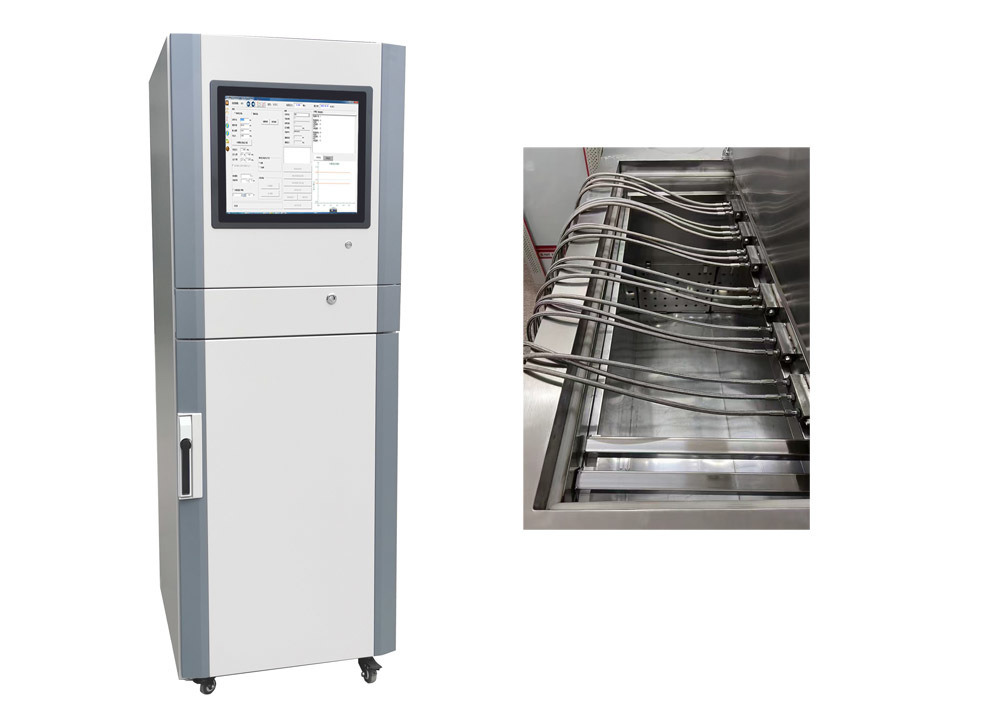

Po wprowadzeniu parametrów, takich jak napięcie pierścienia rury, grubość ściany i średnia średnia średnica zewnętrzna do PC,system automatycznie oblicza ciśnienie badawcze i przesyła dane do niższego komputera (system wbudowany MCU) za pośrednictwem portu seryjnego RS232Następnie maszyna automatycznie utrzymuje stałe ciśnienie na rurociągu: pompa wysokiego ciśnienia generuje wysokiego ciśnienia źródło ciśnienia płynu, które,po przetworzeniu przez układ regulacji ciśnienia, jest dostarczana przez węże wysokiego ciśnienia do próbki znajdującej się w inkubatorze średnim, co umożliwia przeprowadzenie długotrwałego badania hydrostatycznego lub badania pęknięcia.
Parametry techniczne
| Model |
XGY-10C |
| Zakres średnicy |
Φ6-1800 mm |
| Stacje |
3, 6, 12, 15, 20, 25, 50, itp. można dostosować |
| Tryb sterowania |
Mikrokontrolery, kontrolery PC przemysłowe |
| Tryb wyświetlania |
Kolorowy wyświetlacz LCD PC przemysłowy |
| Tryb przechowywania |
Zbiór PC |
| Tryb drukowania |
Wydajność drukarki kolorowej |
| Ciśnienie badawcze |
Zakres ciśnienia: 100 barów, 10 MPa |
| Dokładność kontroli |
± 1% |
| Rozdzielczość wyświetlacza |
00,1 Bar, 0,01 MPa |
| Zakres pracy |
5% do 100% FS |
| Błąd w oznaczeniu |
± 1% |
| Czas próby |
Zakres czasu: 0-10000h
Dokładność zegara: ±0,1%
Rozdzielczość zegarka: 1s |
| Władza |
380V 50Hz trójfazowy czterodrukowy 1,2KW |
| Modele czapek końcowych |
od Φ6 do 1800 mm |
| Rozmiar zbiornika wody |
w zależności od wielkości rury |
| Zakres temperatury |
10-95°C |
| Wymiary (trzy stacje) |
740*640*1720 (mm) lub inne |
Wsparcie i usługi
- Instalacja i uruchomienie maszyn na miejscu
- Profesjonalne rozwiązywanie problemów i ukierunkowane konsultacje techniczne
- Usługi naprawy i konserwacji zapobiegawczej
- Dostawa oryginalnych części zamiennych i materiałów eksploatacyjnych
- W terminie aktualizacji i ulepszeń oprogramowania
Dedykujemy się dostarczaniu doskonałej obsługi klienta i pozostajemy łatwo dostępni, aby odpowiedzieć na wszelkie pytania lub obawy dotyczące działania, konserwacji lub wydajności sprzętu.
Częste pytania
P1: Jaka jest nazwa marki maszyny do badań hydrostatycznych?
O: Oficjalna nazwa marki to JHH, z zakładem produkcyjnym zlokalizowanym w Pekinie (Chiny).
P2: Jaki jest główny cel hydrostatycznej maszyny badawczej?
Odpowiedź 2: Jest on przeznaczony głównie do testowania wytrzymałości hydrostatycznej i wytrzymałości na pęknięcie rur z tworzyw sztucznych.
P3: Jakie rodzaje komponentów i materiałów są kompatybilne?
A3: Nadaje się do testowania rur z tworzyw sztucznych i rur złożonych, w tym PP-R, PP-B, PP-A, PVC, PE, PE-X i innych podobnych typów rur.
P4: Jaka jest dokładność pomiaru?
A4: Dokładność pomiaru wynosi 0,1% odczytu w pełnej skali.
P5: Jaka jest maksymalna pojemność ciśnienia badawczego?
A5: Wspiera maksymalne ciśnienie badawcze do 10 MPa (ekwiwalent 100 barów lub 1450 psi).
