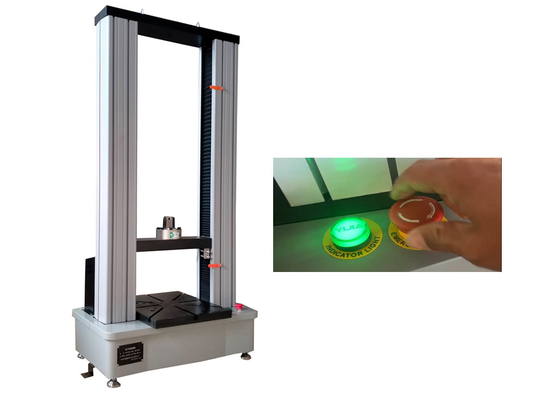

Elektroniczna uniwersalna maszyna wytrzymałościowa do testowania na rozciąganie, odrywanie, rozdzieranie, zgrzewanie, klejenie, zginanie i testowania siły otwierania na różnych materiałach
Zastosowania:
Możliwości testowania i funkcjonalność oprogramowania
A. Testowane próbki: materiały laminowane, drewno, skóra, guma i tworzywa sztuczne, materiały metalowe itp.

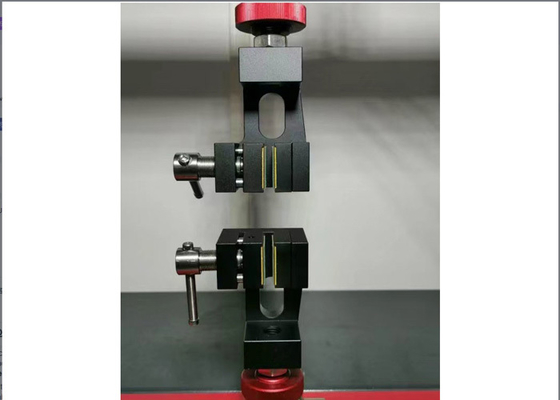

B. Specjalistyczne testy z odpowiednimi uchwytami: Obsługuje testy rozciągania, odrywania, rozdzierania, zgrzewania, klejenia, zginania i siły otwierania (każdy test jest dopasowany do dedykowanych uchwytów dla dokładności).
C. Odkształcenie pod zdefiniowanym obciążeniem: Przeprowadza testy w celu pomiaru odkształcenia testowanej próbki poddanej zadanemu, zdefiniowanemu obciążeniu.
D. Obciążenie pod zdefiniowanym odkształceniem: Przeprowadza testy w celu określenia obciążenia wymaganego do osiągnięcia zadanego, zdefiniowanego odkształcenia testowanej próbki.
Oprogramowanie jest w stanie generować raporty w formacie Word/Excel, które zawierają kluczowe wyniki testów, takie jak maksymalna siła, wydłużenie, wytrzymałość na rozciąganie, wytrzymałość na odrywanie, wytrzymałość na rozdzieranie, wytrzymałość na ściskanie i inne.
Spełnia normy:
Między innymi ASTM, JIS, CE, ISO, EN, BS EN, SAE, FTM...itp.
Parametr techniczny:
| Model |
XWW-200KN |
| Typ |
Model drzwiowy z pojedynczą przestrzenią testową |
| Maks. obciążenie |
200KN |
| Klasa dokładności |
0,5% |
| Zakres pomiaru siły |
0,4%~100%FS |
| Dokładność pomiaru siły |
≤±0,5% |
| Zakres pomiaru odkształcenia |
2%~100%FS |
| Dokładność pomiaru odkształcenia |
1% |
| Rozdzielczość przemieszczenia belki poprzecznej |
0,001mm |
| Zakres prędkości belki poprzecznej |
0..05~300mm/min |
| Dokładność prędkości przemieszczenia |
≤ 0,5% |
| Szerokość testu |
520mm |
| Przestrzeń rozciągania |
595mm |
| Przestrzeń ściskania |
695mm |
| Elektroniczny ekstensometr |
50/10mm lub 50/25 |
| Uchwyty |
Uchwyt klinowy, zacisk do nawijania liny stalowej |
| System PC |
Wyposażony w markowy komputer |
| Zasilanie |
AC220V |
| Rozmiar hosta |
1100*800*2700mm |
| Waga |
1850kg |
Wprowadzenie do oprogramowania UTM:
-
Obsługuje testy mechaniczne rozciągania, ściskania, ścinania, zginania i inne;
-
Umożliwia otwartą edycję testów, standardów i procedur, z obsługą importu i eksportu danych testowych, standardów i parametrów proceduralnych;
-
Umożliwia dostosowanie parametrów testowych do konkretnych wymagań testowych;
-
Wykorzystuje otwarty format oparty na programie Excel, obsługujący zdefiniowane przez użytkownika szablony raportów dla elastycznej prezentacji wyników;
-
Ułatwia elastyczne wyszukiwanie i drukowanie wyników testów, w tym drukowanie wsadowe wielu próbek i niestandardowe sortowanie drukowanych elementów;
-
Posiada hierarchiczne zarządzanie użytkownikami z kontrolą dostępu opartą na rolach (administrator, tester) w celu regulowania uprawnień operacyjnych dla procedur;
-
Oprogramowanie oferuje solidną funkcjonalność, obejmującą programy testowe do testów rozciągania, ściskania, zginania, ścinania i odrywania na materiałach metalicznych, niemetalicznych i różnych innych materiałach;
-
Platforma oparta na systemie Windows z intuicyjnym interfejsem, zapewniająca prostą obsługę i łatwe opanowanie;
-
Obsługuje płynne przełączanie języków między chińskim uproszczonym, chińskim tradycyjnym i angielskim.
Konfiguracja systemu:
| Nr |
Nazwa projektu |
Producenci i specyfikacje |
Ilość |
| 1 |
Silnik główny |
Beijing Jinshengxin |
1 zestaw |
| 2 |
Para śrub kulowych |
Tianjin He Chun |
2 zestawy |
| 3 |
System serwo AC |
Panasonic, Japonia |
1 zestaw |
| 4 |
Czujnik obciążenia |
American Celtron |
1 szt. |
| 5 |
Oprogramowanie i system kontroli w pętli zamkniętej |
Niezależne badania i rozwój |
1 zestaw |
| 6 |
Komputer |
NoteBook |
1 zestaw |
| 7 |
Narzędzia i pliki |
Instrukcja obsługi, instrukcja instalacji |
Każda po jednej |
| 8 |
Załączone |
1. Uchwyty rozciągające klinowe |
Płaskie szczęki zaciskowe: 0-9, 9-18 (mm) |
Każdy jeden zestaw |
| Okrągłe szczęki zaciskowe: φ4-φ9, φ9-φ18 (mm) |
Każdy jeden zestaw |
| 2. Zacisk do nawijania liny stalowej |
Średnica tarczy: φ1-φ14mm |
1 zestaw |
