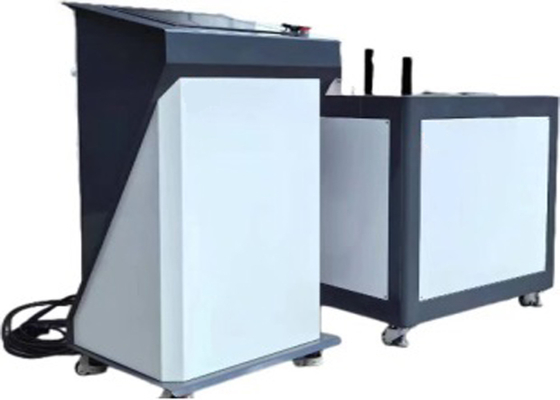

Precyzyjne badanie wybuchu rury z maszyną do badania ciśnienia hydrostatycznego XGJ-25M
| Atrybut |
Wartość |
| Nazwa produktu |
Precyzyjne badanie wybuchu rury z maszyną do badania ciśnienia hydrostatycznego XGJ-25M |
| Zakres badań |
0-10MPA |
| Dokładność |
-1%~+2% |
| Zakres temperatury badania |
15~95°C |
| Głowice końcowe |
Φ8-1800 mm |
| Wyświetlacz |
LCD |
| Krzywa badania |
Czas ciśnienia i temperatura ciśnienia |
| Ochrona bezpieczeństwa |
Nadciśnienie/przewyższona temperatura |
| Tryb testowania |
Automatyczne |
| Środek badawczy |
Woda |
| Dostosowane wsparcie |
OEM |
| Certyfikat |
CE, ISO |
Przegląd
Instrument ten jest wykorzystywany głównie do testowania rur metalowych, rur termoplastycznych, wzmocnionych rur termoplastycznych złożonych, rurociągów naftowych, komponentów hydraulicznych, butli gazowych, naczyń ciśnieniowych,rurociągi i pojemniki ciśnieniowe w przestrzeni lotniczej, inżynierii węży hydraulicznych i węży samochodowych, specjalnie przeznaczonych do badań odporności na nadciśnienie.Jest on również stosowany do hydraulicznych badań natychmiastowego wybuchu rurociągów i pojemników pod wysokim ciśnieniem..
Jako kluczowy instrument badawczy jest niezbędny dla producentów, instytucji badawczych i organów kontroli jakości.
Standardy wdrażania
GB/T 6111-2018, GB/T 15560-95, GB/T 5351-2005, ASTM D1598-2009, ASTM D1599-2005, SY/T 7043-2016, SY/T 6662.2-2012, SY/T 6662.7-2017, SY/T 6662.8-2016, SY/T 6662.Wymagania dotyczące norm 7-2016 i innych norm.
Cechy produktu
- System wykorzystuje pompę tłoka + kontrolę konwertera częstotliwości w celu umożliwienia regulacji wysokiego ciśnienia.zapewniając, aby proces podciśnienia próbek o średnicy rury φ400 mm i maksymalnej długości 1000 mm mógł zostać zakończony w ciągu 60~70 sekund.
- System hosta wykorzystuje scentralizowaną architekturę sterowania klastrami opartą na wbudowanych komputerach PC. Każda stacja robocza funkcjonuje jako niezależny moduł zintegrowany z mikrokomputerami,które otrzymują instrukcje sterowania z wbudowanego komputera PC, wykonuje regulację ciśnienia, przetwarzanie logiki i zbieranie danych.
- Ekskluzywny system kontroli ciśnienia automatycznie formułuje protokoły i algorytmy podnoszenia ciśnienia, gwarantujące szybki wzrost ciśnienia, stabilne ciśnienie stałe, silną zdolność rozszerzania,i 100% wskaźnik pomyślności testu.
- Wysoce precyzyjne uzyskiwanie i sterowanie ciśnieniem osiąga się poprzez zastosowanie systemu konwersji częstotliwości wektorów i czujników ciśnienia o wysokiej precyzji.
- Dzięki łatwości użytkowania i wygodnej obsłudze przyrząd wyposażony jest w funkcję automatycznego obniżania ciśnienia (wyłącznie jeden przycisk jest potrzebny do obniżenia ciśnienia).
Parametry techniczne
| Stacja badawcza |
1 kanał, ultra wysokie napięcie |
| Maksymalne ciśnienie badawcze |
25MPa |
| Maksymalny błąd |
± 1% |
| Wielkość próbki |
Średnica wewnętrzna Φ20 mm~400 mm, L1000 mm lub określona przez klienta |
| Czas wystrzału |
60-70 lat prędkość natychmiastowego wybuchu (rozszerzenie próbki jest mniejsze niż 15L/min) |
| Środek badawczy |
woda |
| Władza |
20 kW |
Konfiguracja produktu
- Zintegrowany system sterowania mikrokomputerem: 1 jednostka na moduł
- Komputer sterowania przemysłowego: 1 zestaw
- System regulacji ciśnienia: 1 zestaw
- Pompa tłokowa wysokiego ciśnienia (marka: Bortolini): 25MPa, przepływ 15L/min, 1 jednostka
- Przekaźnik ciśnienia: 1 jednostka (Pochodzenie: USA, marka: GEMS)
- Oprogramowanie do zarządzania danymi PC: 1 zestaw
- Węże wysokiego ciśnienia: 2 sztuky
- Akcesoria i dokumentacja: 1 komplet

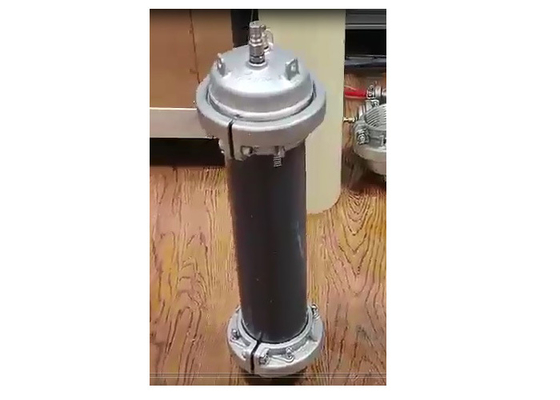

Badanie bezpieczeństwa wysokiego ciśnienia
Podczas badań wybuchowych pod bardzo wysokim ciśnieniem próbki badane umieszczane są w bezpiecznej jamie lub w pomieszczeniu o kontrolowanej temperaturze wyposażonym w bezpieczne urządzenia przeciwwybuchowe,w celu zapewnienia bezpieczeństwa eksploatacji.
Uwaga: Podczas badania rur o średnicy φ315 mm pod ciśnieniem 20 MPa każde uszkodzenie końców rur lub innych części może powodować poważne zagrożenia.
Częste pytania
P1: Jaki jest cel hydrostatycznej maszyny badawczej (maszyny badawczej ciśnienia hydrostatycznego w rurze z tworzyw sztucznych)?
A1: Maszyna do badania hydrostatycznego jest przeznaczona do badania wytrzymałości hydrostatycznej i wytrzymałości na pęknięcie rur z tworzyw sztucznych.
P2: Jakie rodzaje komponentów i materiałów może testować hydrostatyczna maszyna do badania ciśnienia?
A2: Maszyna do badania ciśnienia hydrostatycznego jest zdolna do testowania rur z tworzyw sztucznych i rur kompozytowych (np. PP-R, PP-B, PP-A, PVC, PE, PE-X itp.).
P3: Jaka jest dokładność maszyny do badania ciśnienia hydrostatycznego?
Odpowiedź 3: Maszyna do badania ciśnienia hydrostatycznego ma dokładność w zakresie 0,1% odczytu w pełnej skali.
P4: Jakie jest maksymalne ciśnienie, z którym urządzenie do badania ciśnienia hydrostatycznego jest w stanie sobie poradzić?
A4: Maszyna do badania ciśnienia hydrostatycznego obsługuje badania ciśnienia do 10 MPa (100 barów, 1450 psi).
