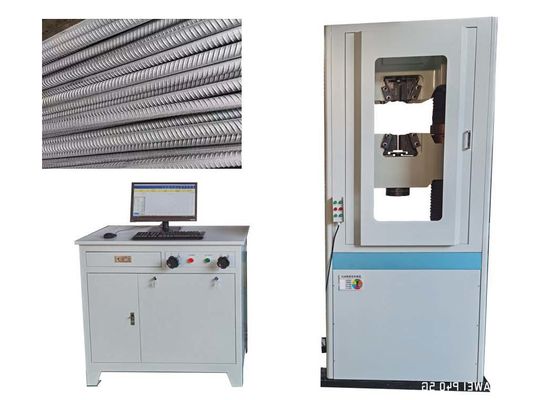

Hydrauliczne urządzenie do uniwersalnego badania ozdoby z stalowej armatury spawalnej
Zasada działania:
Maszyna główna wykorzystuje strukturę ramy sześciokolonowej z czterema kolumnami i dwoma śrubami ołowianymi.podczas gdy dolna belka poprzeczna i stół roboczy stanowią przestrzeń kompresyjnąSkłada się z sterownika elektrycznego, zaworu serwo, czujnika obciążenia, czujnika przemieszczenia, rozciągacza i komputera, tworząc system serwo sterowania zamkniętą pętlą.System ten może automatycznie i precyzyjnie kontrolować proces badania i automatycznie mierzyć parametry badania, takie jak siła badawcza, przesunięcia i deformacji.
Zastosowanie:
(1) Stosowanie w badaniach na rozciąganie
Konfiguracja urządzenia badawczego i urządzenia zamontowanego
Do mocowania obu końców próbki żeberkowego pręta stalowego używane są specjalne urządzenia w kształcie klinia,zapewnienie, aby powierzchnia zaciskowa była prostopadła do osi próbki w celu uniknięcia obciążenia ekscentrycznego, które może mieć wpływ na dokładność badaniaGórne i dolne poprzeczne belki tworzą przestrzeń rozciągającą, a siła rozciągająca osiowa jest stosowana przez układ hydrauliczny.
Tryb sterowania i ustawienie parametrów
Zazwyczaj stosuje się złożony tryb sterowania siłą - kontrolą przemieszczenia: w etapie początkowym siła jest stosowana z stałą prędkością (np. 10 kN/min),i przy zbliżaniu się do punktu wydajności, przełącza się na kontrolę przemieszczenia (0,05 - 2 mm/min) w celu dokładnego przechwytywania wytrzymałości wydajności.
Gromadzenie i analiza danych
czujnik obciążenia monitoruje zmianę siły rozciągania w czasie rzeczywistym, rozciągacz rejestruje deformację w długości miernika,Komputer automatycznie wykonuje wykres "siła - przemieszczenie", obliczając parametry takie jak określona nieproporcjonalna wytrzymałość na wydłużenie (ReL, ReH), wytrzymałość na rozciąganie (Rm) i procentowe wydłużenie po złamaniach (A).
2) Wdrożenie badań gięcia
Urządzenie i metoda gięcia
Wymiana wciągacza i podtrzymywania, dostosowanie odstępów pomiędzy podtrzymywaniami zgodnie z średnicą żeberkowego pręta stalowego (zwykle 3 razy większą niż średnica), zastosowanie metody gięcia na zimno o 180°,i powoli nacisnąć wciągacz w dół, dopóki próbka jest zgięta do określonego kątaNastępnie obserwuj, czy na powierzchni nie występują pęknięcia.
Weryfikacja zgodności ze standardem
Zgodnie z GB/T 1499.2 - 2018 Stal do wzmocnienia betonu - Część 2: Gorąco walcowane pręty stalowe,Po badaniu gięcia powierzchnia próbki nie musi mieć widocznych pęknięć w celu sprawdzenia, czy jej właściwości technologiczne spełniają wymagania konstrukcji.Ocieplenie.
| Charakterystykawytrzymałewłaściwości |
| |
Wydajność Siła, R.
MPa |
Wzmocnienie/wydajność siła stosunek R/R |
Łącznie rozciąganie w maksymalny siła, wiek
% |
| B500A |
500 |
1.05 |
2.5 |
| B500B |
500 |
1.08 |
5.0 |
| B500C |
500 |
≥ 1.15,<1.35 |
7.5 |
Charakterystyka Rm/R wynosi 1,02 dla rozmiarów poniżej 8 mm.
A: charakterystyczna jest 1,0% dla rozmiarów poniżej 8 mm.
Wartości R. określone są charakterystyczne dla p=0.95.
Wartości R/R i Ag określone są charakterystyczne przy p=0.90.
Wartości Rmand R. oblicza się przy użyciu nominalnej powierzchni przekroju poprzecznego. |
| Absolutna maksymalna dopuszczalna wartość wytrzymałości wytrzymałości wynosi 650 MPa. |
W przypadku wytrzymałości wytrzymałości ((Re) stosuje się wyższą wytrzymałość wytrzymałości ((ReH).Ustal się wytrzymałość wytrzymałości wytrzymałości ((Re) od
0,2% wytrzymałości (Rpo.2) jeżeli nie występuje zjawisko wydajności. |
Standardy:
Standardy ISO 6892, ISO 6934, BS4449, ASTM C39, ISO75001, ASTM A370, ASTM E4, ASTM E8 i BSEN.
Główne parametry techniczne:
| Model |
WAW-1000G |
| Struktura |
4 kolumny i 2 śruby |
|
Drogę sterowania
|
ręczne sterowanie procesem załadunku, automatyczne przetwarzanie danych komputerowe |
| Maks.obciążenie (kN) |
1000kN |
| Dokładność obciążenia |
≤ ± 0,5% |
| Zakres obciążenia |
2%-100% FS |
| Zakres kontroli naprężenia izokinetycznego |
2-60 (N/mm2•S-1) |
| Błąd wskaźnika naprężenia |
≤ ± 0,5% |
| Rozdzielczość obciążenia |
1/600000 |
| Zakres pomiaru deformacji |
2% ≈ 100% FS |
| Dokładność deformacji |
≤ ± 0,5% |
| Rozdzielczość przesuwania (mm) |
0.01 |
| Błąd przesunięcia |
≤ ± 0,5% |
| Maksymalny bieg tłoka ((mm) |
250 |
| Maksymalna prędkość ruchu tłoka |
00,5-100 mm/min Ustawianie ręczne |
| Prędkość podnoszenia głowy krzyżowej |
300 mm/min |
| Maksymalna przestrzeń do badania napięcia |
700 mm (może być dostosowane) |
| Max.przestrzeń próbna kompresji |
600 mm (może być dostosowane) |
| Metoda zaciskania |
Klempy hydrauliczne |
| Zakres zaciskania okrągłej próbki (mm) |
φ13-φ60 mm ((13-26,26-40,40-60) |
| Zakres zaciskania płaskich próbek (mm) |
0-15,15-30 mm |
| Szerokość zacisku płaskiej próbki ((mm) |
80 |
| Rozmiar płyty sprężeniowej (mm) |
200*200 |
| Odległość zgięcia rolki ((mm) |
450 |
| Szerokość walców giętych (mm) |
120 |
| Zasilanie |
3-fazowe, AC380V, 50Hz (może być dostosowane) |
| Waga i rozmiar |
3200KG, 1060mm*850*2370mm |
Opakowanie i wysyłka:
Często zadawane pytania
Pytanie 1. Czy firma jest przedsiębiorstwem handlowym czy fabrycznym?
A: Fabryka + handel (integracja), 18 lat specjalizując się w testowaniu urządzeń w terenie, 14 lat doświadczenia w eksporcie.
P2: Jak wybrać najbardziej odpowiednie produkty?
A: Nasz profesjonalny lekarz da Ci najlepsze sugestie, pod warunkiem, że powiesz nam, jaki rodzaj testu musisz wykonać i wymaganą specyfikację
Q3. Jaki jest termin delvery?
A: W większości przypadków mamy zapasy w fabryce. Jeśli nie ma zapasów, zwykle czas dostawy wynosi 15-20 dni roboczych po otrzymaniu depozytu
Jeśli jest pan w pilnej potrzebie, możemy zrobić dla pana specjalne przygotowania.
Q4. Czy akceptujesz usługi dostosowane do potrzeb klienta?
O: Tak, oczywiście, możemy nie tylko oferować standardowe maszyny, ale także dostosowane maszyny zgodnie z Twoim żądaniem.
Nie wahaj się powiedzieć nam o swoich wymaganiach, postaramy się jak najlepiej spełnić ich.
Czy możemy odwiedzić waszą fabrykę przed zamówieniem?
A: Tak, serdecznie zapraszamy i szczerze zapraszamy Ciebie lub Twój zespół do odwiedzenia naszej fabryki, pomożemy zorganizować hotel i odebrać Cię z lotniska.
A twoja gwarancja?
A: Ogólnie rzecz biorąc, nasza gwarancja wynosi jeden rok w okresie gwarancji. możemy zaoferować wsparcie techniczne i wymianę części. W razie konieczności nasi inżynierowie mogą udać się do Państwa miejsca na lepszą obsługę.
Pytanie 7: Czy opakowanie maszyny jest bezpiecznie chronione podczas transportu?
A: Nasza maszyna jest pakowana w standardowe drewniane pudełko eksportowe, nie ulegnie uszkodzeniu.
