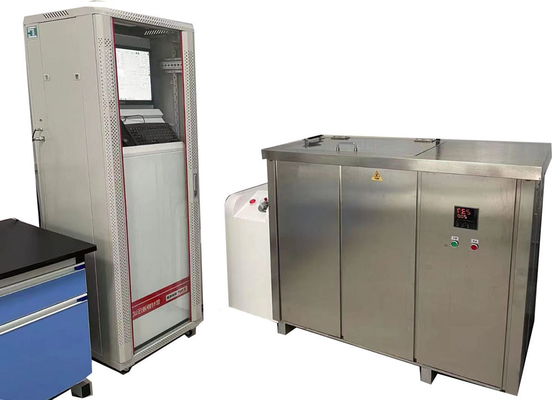

Maszyna do badania ciśnienia hydrostatycznego i wytrzymałości na rozerwanie ISO 1167 z końcówkami uszczelniającymi ciśnieniowymi do rur z tworzyw sztucznych
Przeznaczenie urządzenia:
Urządzenie to jest przeznaczone głównie do pomiaru czasu trwania długoterminowej odporności na ciśnienie hydrostatyczne oraz chwilowej wytrzymałości na rozerwanie różnych rur z tworzyw sztucznych i rur kompozytowych. Poprzez stopniowe zwiększanie ciśnienia wody w rurach, symuluje warunki ciśnieniowe, z jakimi rury mogą się spotkać w rzeczywistych warunkach pracy, testując tym samym odporność rur na ciśnienie i rozerwanie.
Skład kluczowych komponentów:
System kontroli ciśnienia:
Umożliwia precyzyjną kontrolę wartości ciśnienia podczas testu, w tym ustawianie, dynamiczną regulację i stabilne utrzymywanie parametrów ciśnienia, zapewniając, że ciśnienie zawsze pozostaje w zakresie określonym przez normy, co gwarantuje dokładność wyników testów.Urządzenie generujące ciśnienie:
Pompy wysokociśnieniowe są używane jako źródło ciśnienia, które mogą przekształcać ciecz niskociśnieniową w ciecz wysokociśnieniową, zapewniając stabilny przepływ wody pod wysokim ciśnieniem do testu.
Zbiornik medium o stałej temperaturze:
Służy do kontrolowania temperatury medium testowego (zazwyczaj wody), zapewniając, że test jest przeprowadzany w predefiniowanych warunkach temperaturowych - temperatura ma znaczący wpływ na właściwości rur z tworzyw sztucznych.

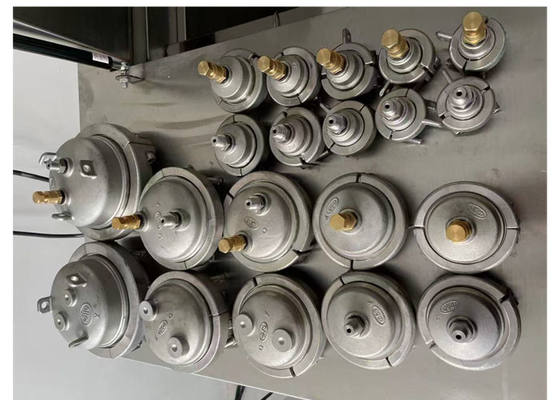

Przyrządy do mocowania próbek (końcówki):
Służą do mocowania próbek rur, zapewniając brak przemieszczenia lub wycieku rur podczas testu, co stanowi podstawową gwarancję płynnego przebiegu testu.
Zautomatyzowana jednostka przetwarzania danych:
Posiada funkcję automatycznego obliczania danych testowych i drukowania raportów z testów.
Kategorie rur, do których można zastosować:
Maszyna jest zdolna do testowania szerokiej gamy materiałów rur, w tym:
Rury termoplastyczne:
Odmiany polipropylenu (PP-R, PP-B, PPA).
Rodzaje polietylenu (PE, PE-X).
Pochodne polichlorku winylu (PVC, UPVC, PVC-C).
Rury kompozytowe: Takie jak rury kompozytowe aluminiowo-plastikowe, które integrują warstwy tworzywa sztucznego i metalu w celu zwiększenia wytrzymałości konstrukcyjnej.
Charakterystyka produktu:
1. Przyjazne dla użytkownika sterowanie
Posiada interfejs ekranu dotykowego lub komputera PC do łatwego ustawiania parametrów testu (ciśnienie, temperatura, czas).
2. Kompaktowa konstrukcja wielociśnieniowa
Zajmuje przestrzeń <1 m² i oferuje do 50 różnych poziomów ciśnienia (w tym dopływ wody).3. Inteligentne rozpoznawanie próbek
Automatycznie wykrywa rozmiar i materiał rury (np. PP-R, PE) i dostosowuje testy w celu zapewnienia dokładności.
4. Zoptymalizowana kontrola ciśnienia
Wykorzystuje inteligentne algorytmy do tworzenia idealnych profili ciśnienia (np. stopniowe wzrosty) dla realistycznych testów.
5. Precyzyjna regulacja ciśnienia
Umożliwia niezależne ustawianie ciśnienia dla każdego kanału testowego (np. 0,1–200 bar) z wysoką dokładnością (±0,5%).
6. Trwałe komponenty
Zmniejsza zużycie zaworów elektromagnetycznych, zapewniając minimalną konserwację i pracę 24/7.
7. Konstrukcja odporna na korozję
Wszystkie części mające kontakt z wodą są wykonane z wysokiej jakości stali nierdzewnej dla zapewnienia trwałości.
8. Wielojęzyczny wyświetlacz
Obsługuje wiele języków (angielski, chiński itp.) dla łatwego użytkowania na całym świecie.
9. Kalibracja w trakcie pracy
Umożliwia kalibrację ciśnienia podczas testów bez ich przerywania, zapewniając wiarygodność danych.
10. Bezpieczeństwo przede wszystkim
Posiada zabezpieczenia elektryczne, mechaniczne i programowe (np. przyciski zatrzymania awaryjnego, wykrywanie wycieków).
11. Łatwe udostępnianie danych
Wykorzystuje protokół TCP/IP do przesyłania danych do komputerów lub chmury w czasie rzeczywistym w celu raportowania.
Spełnia normy:
ISO1167-2006, ASTMD1598-2004, ASTMD1599, ISO9080, CJ/T108, ASTMF1335.
EN 12201 - 1:2024, EN 1555 - 1:2021, EN ISO 2507 - 2:2017
Długość swobodna próbek:
Typ próbki
| Wymagania dotyczące długości swobodnej |
Próbki rur wytłaczanych |
| d |
n i ≥ 150mmPróbki zmontowane z obciążeniem hydrostatycznym (trójnik siodłowy)<315mm: ≥ 3nn i ≥ 150mmdn i ≥ 150mmdn i ≥ 150mmPróbki zmontowane z obciążeniem hydrostatycznym (trójnik siodłowy) |
| d |
n i ≥ 150mmPróbki zmontowane z obciążeniem hydrostatycznym (trójnik siodłowy)<50mm: 3nn i ≥ 150mmdn i ≥ 150mmPróbki zmontowane z obciążeniem hydrostatycznym (dwie sekcje rur) |
| ≥ 3 |
dn i ≥ 150mmdn i ≥ 150mmdn i ≥ 150mmPróbki zmontowane z obciążeniem hydrostatycznym (z łącznikami) |
| ≥ 2 |
dn i ≥ 150mmdn i ≥ 150mmdn i ≥ 150mmPróbki zmontowane z obciążeniem hydrostatycznym (trójnik siodłowy) |
| ≥ 100mm |
Próbki zmontowane bez obciążenia hydrostatycznego |
| = |
dn i ≥ 150mmParametry techniczne: |
Model
| XGY-10C |
Zakres średnic |
| Φ8 |
-1800mmStacje |
| 3, 5, 6, 12, 15, 18, 20, 25, 50, 100 itp. można dostosować |
Tryb sterowania |
| Mikrokontroler, sterowanie przemysłowym PC |
Tryb wyświetlania |
| Przemysłowy kolorowy wyświetlacz LCD PC |
Tryb przechowywania |
| Przechowywanie na PC |
Tryb drukowania |
| Wyjście kolorowej drukarki |
Ciśnienie testowe |
| Zakres ciśnienia |
0.1-10MPa |
Dokładność sterowania |
| ±1% |
Czasomierz testowy |
| 0.01MPa |
Zakres roboczy |
| 5%~100%FS |
Błąd wskazania |
| ±1% |
Czasomierz testowy |
| Zakres czasomierza |
0~10000h |
Dokładność czasomierza |
| ±0.1% |
Rozdzielczość czasomierza |
| 1s |
Zasilanie |
| 380V 50Hz trójfazowe czteroprzewodowe 1.5KW |
modele końcówek |
| od |
Φ8 do 1800mmRozmiar zbiornika na wodę |
| zależny od rozmiaru rury |
Zakres temperatury |
| 15-95℃ |
Wymiary (trzy stacje) |
| 715×625×1700(mm) lub inne |
Wsparcie i usługi:
|
Maszyna do testowania hydrostatycznego Maszyna do testowania ciśnienia hydrostatycznego rur z tworzyw sztucznych
Wsparcie techniczne i serwis Zapewniamy wsparcie techniczne dla maszyn do testowania ciśnienia hydrostatycznego. Nasz doświadczony zespół wsparcia technicznego może zapewnić:
Instalacja i konfiguracja maszyny
- Rozwiązywanie problemów i porady techniczne
- Usługi napraw i konserwacji
- Części zamienne i materiały eksploatacyjne
- Aktualizacje i ulepszenia oprogramowania
- Jesteśmy zaangażowani w zapewnianie doskonałej obsługi klienta i jesteśmy dostępni, aby odpowiedzieć na wszelkie pytania. Jeśli masz jakiekolwiek pytania, nie wahaj się z nami skontaktować.
FAQ:
P1: Jaka jest nazwa marki maszyny do testowania hydrostatycznego rur z tworzyw sztucznych?
A1: Nazwa marki maszyny do testowania ciśnienia hydrostatycznego to JHH, produkowana w Pekinie w Chinach.
P2: Jaki jest cel maszyny do testowania hydrostatycznego rur z tworzyw sztucznych?
A2:
Maszyna do testowania ciśnienia hydrostatycznego rur z tworzyw sztucznych służy do testowania wytrzymałości hydrostatycznej i na rozerwanie rur z tworzyw sztucznych.P3: Jakie rodzaje komponentów i materiałów może testować maszyna do testowania ciśnienia hydrostatycznego?
A3: Maszyna do testowania ciśnienia hydrostatycznego może być używana do testowania rur z tworzyw sztucznych, rur kompozytowych (takich jak PP-R, PP-B, PP-A, PVC, PE, PE-X itp.).
P4: Jaka jest dokładność maszyny do testowania ciśnienia hydrostatycznego?
A4: Maszyna do testowania ciśnienia hydrostatycznego jest dokładna w granicach 0,1% odczytu pełnej skali.
P5: Jakie jest maksymalne ciśnienie, które może testować maszyna do testowania ciśnienia hydrostatycznego?
A5: Maszyna do testowania ciśnienia hydrostatycznego może testować ciśnienia do 10 MPa, 100 bar (14 50 psi).
