Nazwa produktu: | Tester udarności rur PVC-U/C, PP, PE XJL-300D, ochrona 3-poziomowa | Podróż stołu roboczego: | 10-450mm |
---|---|---|---|
Średnica próbki: | φ10~450mm | Średnica młotka: | D25, D90, R5, R10, R30, R50 może być opcjonalne |
Waga młota: | 0,5 kg-5 kg | Wysokość upadku: | 50 mm-2000 mm, błąd ≤ ± 2 mm |
High Light: | Maszyna do testowania udarności rur PP,maszyna do testowania udarności rur PE,fabryka sprzętu do testowania młotów upadkowych |

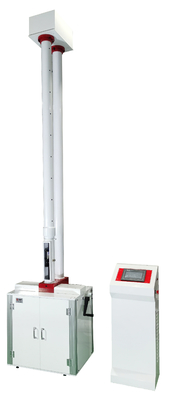

XJL-450M Maszyna do badania udarności młota spadającego z rury
Streszczenie:
Nadaje się do określania udarności rur PVC-U, PVC-C, rur PP, rur PE, rur z tworzyw sztucznych do podziemnych rur komunikacyjnych.Czy test, jednostki produkcyjne, przemysł materiałów budowlanych, jednostki naukowo-badawcze idealnych przyrządów testowych.Część kontrolna testera jest kontrolowana przez PLC, wyświetlacz operacyjny z ekranem dotykowym, wysoki stopień automatyzacji, cyfrowe ustawienie wstępne i wysokość uderzenia wyświetlacza, podnoszący się młot i młot opadający;pneumatyczne urządzenie transmisyjne służy do zapobiegania wtórnemu uderzeniu, a wskaźnik wychwytywania wtórnego uderzenia wynosi 100%.Wyposażony w automatyczne urządzenie zabezpieczające bezpieczeństwo osobiste (ochrona drzwi próbki, ochrona przed porażeniem prądem elektrycznym itp.).Instrument jest prosty w obsłudze, bezpieczny i niezawodny, piękny wygląd, eksportowany do europy i ameryki oraz innych krajów.
Spełnij standardy:
Spełnia warunki techniczne normy przemysłowej JB / T9389 do testowania udarności młota i spełnia metody testowe GB / T14152, GB / T10002.1, GB / T5836.1, GB / T13664, GB / T16800, ISO4422, ISO3127 , BSEN1411 i BSEN744.
Charakterystyka instrumentu:
Ochrona bezpieczeństwa drzwi próbnych pierwszego stopnia;drzwi okna obserwacyjnego drugiego poziomu oraz górny i dolny poziom graniczny trzeciego poziomu.
Dzięki silnikowi krokowemu o dużym momencie obrotowym prędkość podnoszenia może osiągnąć 250 mm/s, co można osiągnąć w ciągu 8 sekund od zera do 2 metrów.
Ta maszyna przyjmuje wielosegmentowy program kontroli szybkości, aby zapewnić płynne zatrzymanie młota i pozycję kontrolną bez odchyleń.
Spadająca rura młotkowa przyjmuje modelowanie 3D, aby zwiększyć otwór wydechowy, aby osiągnąć minimalny opór powietrza.Jednocześnie zwiększ konstrukcję obręczy rury, aby zapobiec jej uszkodzeniu i deformacji.

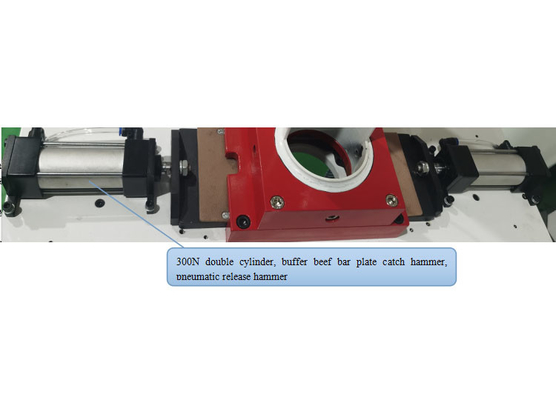

Porzuć tradycyjny sens młota elektromagnetycznego i młota elektromagnesu, używając konstrukcji pneumatycznej o większej wartości siły, młot przyjmuje podwójny cylinder o długim skoku 300N, wykorzystując powierzchnię młota płyty ścięgna wołowiny, młot jest stabilny i bez obrażeń ;młotek przyjmuje również konstrukcję pneumatyczną, która zasadniczo rozwiązuje zjawisko zginania drutu i wycieku.Pneumatyka przyjmuje pneumatyczną automatyczną strukturę blokującą, bezpieczną i niezawodną.
Część mechaniczna przyjmuje standardową konstrukcję montażową profilu ze stopu aluminium, a część elektryczna przyjmuje 7-calowy ekran dotykowy i Delta PLC, który realizuje cechy standaryzacji procesu, instalacji modułowej, lekkiej konstrukcji i wysokiej wytrzymałości.
Wszystkie używane urządzenia przyjmują importowane urządzenia, cylinder przyjmuje markę Adker, ekran dotykowy przyjmuje markę Delta, PLC przyjmuje markę Delta, a zasilacz przyjmuje markę Taiwan Mingwei.Wszystkie części elektryczne, mechaniczne i programowe mają środki ostrożności.Takie jak zapobieganie wyciekom, zapobieganie zwarciom, antystatyczne, przeciwzakłóceniowe, zapobiegające wyciekom, zapobiegające awariom zasilania, zapobiegające nieprawidłowemu działaniu i tak dalej.
Ten instrument może automatycznie uchwycić punkt zerowy, automatyczny młotek, automatyczny młotek, automatyczny test.
Parametr techniczny:
Model | XJL-450M |
Temperatura otoczenia | 10℃-35℃ |
Jakość młota spadowego | 0,5 kg-5 kg |
Średnica młotka | D25mm, D90mm |
Wysokość upadku | 50 mm-2000 mm, błąd ≤ ± 2 mm |
Średnica próbki | Φ10mm-Φ450mm |
Odchylenie środka uderzenia od środka uchwytu | ≤2 mm |
Podpora typu V | 120° |
źródło | 220VAC±10% |
Wymiar konspektu | 730 mm × 700 mm × 3650 mm |
Waga netto | 300 kg |
Konfiguracja:
Nazwa | Ilość |
Gospodarz | Jeden komplet |
Szafa elektryczna | Jeden komplet |
Korpus młotka | Jeden komplet |
Linia napięcia | Jeden kawałek |
Podpora typu V | Dwa kawałki |
Narzędzie operacyjne (klucz) | Jeden komplet |
