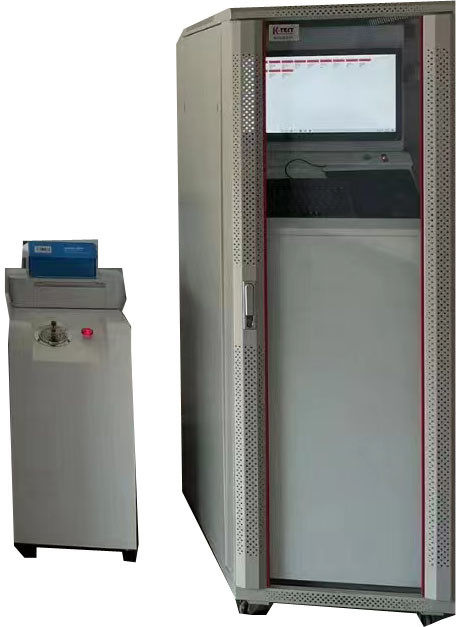

System maszyny testującej służy do utrzymywania rur lub łączników rurowych w określonym zakresie ciśnienia w celu długotrwałego wewnętrznego testu ciśnieniowego, w rurze testowej lub łącznikach rurowych pękniętych lub zakończonych automatycznie zatrzymuje się i może zapisać krzywą ciśnienia i wydrukować raport z testu .W zakresie kontroli: ciśnienie napełniania i redukcja ciśnienia przez zawór elektromagnetyczny ciśnienia napełniania i ciśnienia wylotowego otwarty do wykonania, stałe ciśnienie głównie poprzez kontrolę ciśnienia napełniania i punkt zaworu elektromagnetycznego ciśnienia wylotowego porusza się w pozycji otwartej, aby osiągnąć efekt precyzyjnej kontroli, ta maszyna ma automatyczne stałe napięcie, elektryczne odciążenie ciśnienia, czyszczenie i funkcja automatycznej kalibracji, sprzęt jest importowany z drugiego zaworu elektromagnetycznego, unikalna struktura uszczelniająca, gdy woda jest czysta, Aby zapewnić uszczelnienie i trwałość zaworu elektromagnetycznego, jest rodzaj ekonomicznej i praktycznej różnorodności funkcjonalnej, wysoki stopień automatyzacji maszyny testującej.Przyrząd jest szeroko stosowany w różnych testach ciśnienia wewnętrznego rur z tworzyw sztucznych, odpowiednich dla przemysłu materiałów budowlanych, jednostek produkcji rur, krajowych wydziałów testowych i jednostek naukowo-badawczych.
.Funkcja systemu:
1. Sterowanie tabletem przemysłowym, sterowanie bezpośrednie.
2. Maszyna z kombinacją wielokanałową "precyzyjna jednostka kontroli ciśnienia".
3. Każda stacja jest niezależnie sterowana bez zakłóceń.
4. 3 stacje, 6 stacji, 15 stacji, 20 stacji i inne opcjonalne stacje wielostanowiskowe, do 60 stacji i więcej.Z testem hydrostatycznym, próbą piaskowania.
5. Maks.ciśnienie: 10, 16, 20MPa ...
6. Zakres średnic rur: Φ16 ~ 2000 mm można dostosować.
7. Jeden mikrokomputer kontroluje jedną pozycję roboczą, może osobno ustawiać i kontrolować ciśnienie, dokładność, czas i inne parametry, gdy komputer nie działa.Wyświetlanie w czasie rzeczywistym ciśnienia, czasu i statusu (8 stanów: wzrost ciśnienia, kompensacja ciśnienia, zwolnienie ciśnienia, nadciśnienie, uruchomienie, zakończenie testu, wyciek, rozerwanie) oraz przechowywanie tych danych testowych.Jest również wyposażony w alarm dźwiękowy i świetlny, gdy wystąpi nadciśnienie, test, wyciek lub pęknięcie.
8. Ochrona zasilania, przechowywanie raportów z testów/drukowanie i inne funkcje.Automatycznie określ efektywny czas, nieważny czas, pozostały czas i inne parametry, aby zapobiec wieczornym, świątecznym i innym okresom awarii, nieważnemu czasowi.
9. Po upływie czasu wyłączenia upewnij się, że test jest dokładny i płynny.Struktura instrumentu jest rozsądna, stabilna, łatwa obsługa, intuicyjny wyświetlacz.
10. Bogaty interfejs oprogramowania (wielojęzyczne środowisko w celu spełnienia klientów w różnych krajach i regionach.
.Normy:
GB/T 6111-2003 „Metoda badania odporności na uszkodzenia rury termoplastycznej pod długotrwałym stałym ciśnieniem wewnętrznym” GB/T 15560-1995 „Metoda badania odporności hydraulicznej na błyskawiczne śrutowanie i ciśnienie rur z tworzyw sztucznych do transportu płynów”
.Parametry techniczne:
| Model |
XGY-10C |
| Maksymalne ciśnienie |
10MPa |
| Stacje testowe |
6 stacji |
| Tryb sterowania |
sterowanie komputerowe |
| Ochrona danych |
Każda stacja ma funkcję ochrony danych wyłączania, rozruch można przywrócić; |
| Czas |
czas czasu |
0~9999 godz. 59 min |
| Dokładność pomiaru czasu |
±0,1% |
| rozdzielczość czasowa |
1s |
| Minimalna ustawiona jednostka |
min |
| Nacisk |
Zakres kontroli ciśnienia |
0,2 ~ 10 MPa |
| Jednostki wskaźnika ciśnienia |
MPa,bar lub PSI |
| Dokładność kontroli ciśnienia |
-1%~+2% |
| Precyzja kontroli stałego napięcia w pełnym zakresie obciążenia |
W granicach ±1% |
| Rozdzielczość wyświetlania ciśnienia |
0,001 MPa, 0,01 bara lub 1PSI |
| skala |
4% ~ 100% FS |
| Dopuszczalny limit błędu dla wskazania |
W granicach 1% |
| Temperatura |
Zakres sterowania (z systemem chłodzenia) |
15-95 ℃ |
| Dokładność kontroli |
± 0,5 ℃ |
.Konfiguracja:
1. Host kontroli ciśnienia;
2. Stacja ciśnieniowa;
3. Zamknięcia końcowe;
4. Zbiornik na wodę;
5. Układ chłodzenia.
