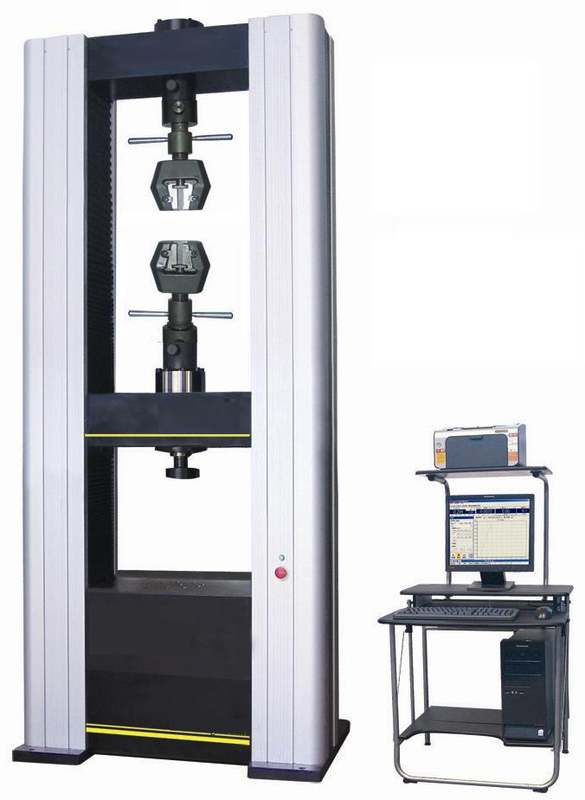

Sterowana komputerowo elektroniczna uniwersalna maszyna testująca 300kn GB / T 2611

Sterowane komputerowoMaszyna do prób rozciągania, rozdzierania, odrywania, zginania, ściskania

ⅰ. Streszczenie:

Domowa elektroniczna uniwersalna maszyna testująca z mikrokomputerem została uruchomiona na początku lat 90-tych.Nasza firma jest jednym z przedsiębiorstw, które uczą się od wiodących zagranicznych technologii, opracowują i rozwijają elektroniczną uniwersalną maszynę testową. Aby poprawić poziom techniczny produktów przedsiębiorstwa, firma wchłonęła zaawansowaną technologię w kraju i za granicą, dzięki czemu firma poziom technologii produktu wskoczył na nowy poziom.

.Opis schematu:

1. Główny silnik:

Maszyna testowa wykorzystuje serwomotor prądu przemiennego jako źródło zasilania;przyjmuje zaawansowaną technologię integracji chipów, profesjonalnie zaprojektowany system gromadzenia danych PCI, wzmacniania i sterowania.Wzmocnienie siły testowej, odkształcenie i proces konwersji A/D zapewniają pełną cyfrową regulację.Maszyna może testować i analizować różne materiały metalowe, niemetaliczne i kompozytowe, jest szeroko stosowana w przemyśle lotniczym, petrochemicznym, produkcji maszyn, drutach, kablach, tekstyliach, włóknach, tworzywach sztucznych, gumie, ceramice, żywności, opakowaniach farmaceutycznych, aluminium i tworzywach sztucznych rury, plastikowe drzwi i okna, geowłóknina, cienka folia, drewno, papier, materiały metalowe i produkcja, maksymalna wartość siły testowej, wartość siły pękania, granica plastyczności, granica plastyczności, górna i dolna granica plastyczności, wytrzymałość na rozciąganie, wytrzymałość na ściskanie, pękanie współczynnik wydłużenia, moduł sprężystości przy rozciąganiu, moduł sprężystości przy zginaniu można uzyskać automatycznie zgodnie z normami GB, JIS, ASTM, DIN, ISO i innymi.

Zgodnie z normą:

GB/T 2611

GB/T 16491

Spełnij wymagania norm krajowych i przetwarzania danych różnych norm, takich jak GB, ISO, ASTM, DIN. Może spełnić wymagania użytkownika i dostarczone normy.

Włączać:

Host, serwomotor prądu przemiennego, układ redukcyjny, czujnik, układ napędowy i osłona zewnętrzna.

2. Csystem sterowania:

2.1 Wbudowany kontroler służy do zapewnienia, że ​​tester może zrealizować kontrolę w pętli zamkniętej o równym przemieszczeniu prędkości i równej sile testowej prędkości.

2.2 Silnik serwo AC, stabilna i niezawodna wydajność, przetężenie, nadciśnienie, nadmierna prędkość, przeciążenie i inne urządzenia zabezpieczające. Współczynnik regulacji prędkości wynosi do 1: 10 000.

2.3 Elektryczne linie sterujące odnoszą się do standardów międzynarodowych, są zgodne z krajowymi normami elektrycznymi maszyny testowej, mają silną zdolność przeciwzakłóceniową, aby zapewnić stabilność kontrolera, dokładność danych eksperymentalnych.

2.4 Automaitc shfit: Automatycznie automatycznie w zależności od wielkości ładunku, aby zapewnić dokładność danych pomiarowych;automatyczne przesunięcie, zero, kalibracja i tarcza zera fizycznego, regulacja wzmocnienia i pomiar siły testowej bez żadnego łącza regulacji symulacji, a obwód sterujący jest wysoce zintegrowany

2.5 Taca warunkowa: dane kontrolne testu i warunki próbki można przekształcić w moduły, aby ułatwić testowanie partii；

2.6 Automatyczna zmiana prędkości: prędkość poruszania się belki podczas testu może zmieniać się automatycznie zgodnie z ustawioną procedurą lub ręcznie;

2.7 Automatyczna kalibracja: system może automatycznie przeprowadzić kalibrację dokładności wyświetlanej wartości;

2.8 Automatyczna konserwacja: koniec testu, dane testowe i krzywa są automatycznie zapisywane;

2.9 Realizacja procesu: proces testowy, pomiar, wyświetlanie i analiza są realizowane przez mikrokomputer;

2.10 Test wsadowy: próbki o tych samych parametrach można wykonać sukcesywnie po jednym ustawieniu.

3. Soprogramowanie:

Oprogramowanie pomiarowe i sterujące jest używane do elektronicznej uniwersalnej maszyny testowej do sterowania mikrokomputerem do testowania różnych metali i niemetali (takich jak sztuczna płytka itp.) oraz pełni różne funkcje, takie jak pomiar i wyświetlanie w czasie rzeczywistym, sterowanie w czasie rzeczywistym i przetwarzanie danych, wyprowadzanie wyników i drukowanie raportów zgodnie z odpowiednimi normami.

3.1 Oprogramowanie testowe: Chiński interfejs WINDOWS, monit menu, obsługa myszy;

3.2 Tryb wyświetlania: Dane i krzywe są wyświetlane dynamicznie wraz z procesem testowym;

3,3 Przechodzenie po łuku: po zakończeniu testu krzywą można ponownie przeanalizować, a dane testowe odpowiadające jednemu punktowi krzywej można znaleźć za pomocą myszy;

3.4 Wybór krzywej: do wyświetlania i drukowania można wybrać naprężenie-odkształcenie, siła-przemieszczenie, siła-czas, przesunięcie-czas i inne krzywe;

3.5 Raport z testu: Raport można przygotować i wydrukować w formacie wymaganym przez użytkownika;z interfejsem sieciowym, transmisją danych, przechowywaniem, drukowaniem zapisów i drukowaniem transmisji sieciowej, może być podłączony do korporacyjnej sieci LAN lub sieci internetowej;

3,6 Ochrona limitu: ze sterowaniem programowym i mechaniczną dwustopniową ochroną graniczną;

3,7 Automatyczne wyłączanie: ruchoma belka zatrzymuje się automatycznie po złamaniu preparatu;

3,8 Ochrona przed przeładowaniem: automatyczne wyłączenie, gdy obciążenie przekroczy 3-5% maksymalnej wartości każdego biegu.

Tryby automatyczne i ręczne wyszukują wyniki testów i automatycznie tworzą raporty, aby uprościć proces analizy danych.

ⅲ. Główne wskaźniki wydajności technicznej:

ⅳ.Lista konfiguracji systemu:
