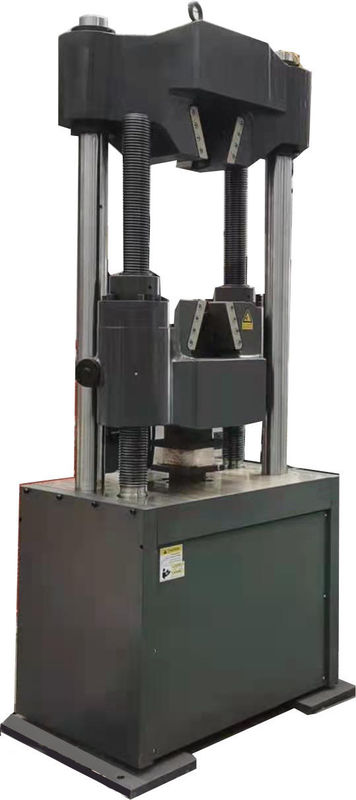

Komputerowa hydrauliczna uniwersalna maszyna do badania rozciągania do testu ściskania
1. Podanie
Komputerowy hydrauliczny uniwersalny stół do prób rozciągania do testu ściskaniaprzyjąć cylinder pod typem, strukturę czterech filarów i dwóch śrub, napędzanych silnikiem hydraulicznym bezpośrednio w eksperymencie regulacji przestrzeni belki, wyeliminować strukturę szczeliny, zagwarantować dokładność procesu testowego precyzji, jest dużą krajową precyzją wysokiej klasy Maszyna testująca. Głównie stosowana do testów rozciągania, ściskania, zginania i ścinania metali, niemetali. Nadaje się do metalurgii, budownictwa, przemysłu lekkiego, lotnictwa, kosmosu, materiałów, uniwersytetów i szkół wyższych, jednostek naukowych i innych dziedzin. Eksperymentalne operacje i przetwarzanie danych zgodnie z GB228-2010 „materiały metalowe w temperaturze pokojowej metoda próby rozciągania.
2. Normy
Normy ISO6892, BS4449, ASTM C39, ISO75001, ASTM A370, ASTM E4, ASTM E8 i BSEN.
3. Gospodarz funkcje
3.1 Przyjmuje się, że zbiornik paliwa jest zamontowany pod hostem, przestrzeń do próby rozciągania znajduje się nad hostem, a przestrzeń do próby ściskania, zginania i ścinania znajduje się pod hostem, czyli między belką a stołem roboczym.
3.2 Konstrukcja jest zaprojektowana z solidnymi czterema kolumnami i dwiema śrubami, cała maszyna ma dużą stabilność.
3.3 Hosta jest zaprojektowana w całości, aby zapewnić jej super mocną sztywność, aby była odporna na mikrodeformacje podczas ładowania.
3.4 Belka środkowa przyjmuje regulowany mechanizm nakrętki szczelinowej, eliminując lukę i poprawiając wydajność pomiaru.
3.5 Zbiornik paliwa przyjmuje uszczelnioną szczelinę, poprawiając dokładność pomiaru, a także wydłużając żywotność.
4. Ochrona przed przeciążeniem
4.1 Gdy siła testowa przekroczy 2%-5% maksymalnej siły testowej każdego pilnika, ochrona przed przeciążeniem zatrzyma się.
4.2 Gdy tłok podniesie się do górnej pozycji granicznej, zabezpieczenie ruchu, silnik pompy zatrzyma się.
5. Główne specyfikacje
| Model |
MYW-2000D |
| Struktura |
6 kolumn |
| Sposób kontroli |
podręcznik |
| Maksymalne obciążenie |
2000kN |
| Dokładność obciążenia |
≤±1% /≤± 0,5% |
| Zakres obciążenia |
2%-100% FS /0,5%-100% FS |
| Rozdzielczość ładowania |
1/30000 |
| Zakres pomiaru deformacji |
2% (100% FS) |
| Dokładność deformacji |
≤±1%/±0,5% |
| Rozdzielczość przemieszczenia |
0,01mm |
| Błąd przemieszczenia |
≤±0,5% |
| Maks. skok tłoka |
250mm |
| Maksymalna prędkość ruchu tłoka |
Bezstopniowa regulacja prędkości 0-50 mm / min |
| Prędkość podnoszenia poprzeczki |
120mm/min |
| Maks.przestrzeń do badania naprężeń |
1000mm (można dostosować) |
| Maksymalna przestrzeń testowa kompresji |
800mm (można dostosować) |
| Szerokość efektywna |
440mm |
| Sposób mocowania |
Hydrauliczne automatyczne mocowanie zaciskowe |
| Zakres mocowania okrągłej próbki |
φ26-40mm, φ40-60mm
|
| Zakres mocowania płaskiej próbki |
0-15 (15-35 opcjonalnie) |
| Rozmiar płyty dociskowej |
φ160mm |
| Zasilacz |
3-fazowe, AC380V, 50Hz (można dostosować) |
6. Zdrowy rozsądek: Różnice między WAW, Maszyny wytrzymałościowe serii WEW i WE
Seria WAW to sterowana komputerowo uniwersalna maszyna do testowania serwohydrauliki.Regulacja przestrzeni i test
procesy mogą być kontrolowane przez oprogramowanie, a wynik testu może być przesyłany do oprogramowania w komputerze w celu dalszej analizy.Jest to najbardziej zaawansowana seria w hydraulicznych uniwersalnych maszynach wytrzymałościowych.
Seria WEW jest komputerowym, ręcznym, hydraulicznym, uniwersalnym urządzeniem testującym.Regulacja przestrzeni i ładowanie siłowe mogą być wykonywane za pomocą sterowania ręcznego.Wynik testu można również przenieść do oprogramowania w celu dalszej analizy.
Seria WE to uniwersalna maszyna testująca z wyświetlaczem dynamometru wahadłowego.Regulacja przestrzeni i siła
ładowanie można wykonać ręcznie, a wynik testu można wyświetlić na dynamometrze.
